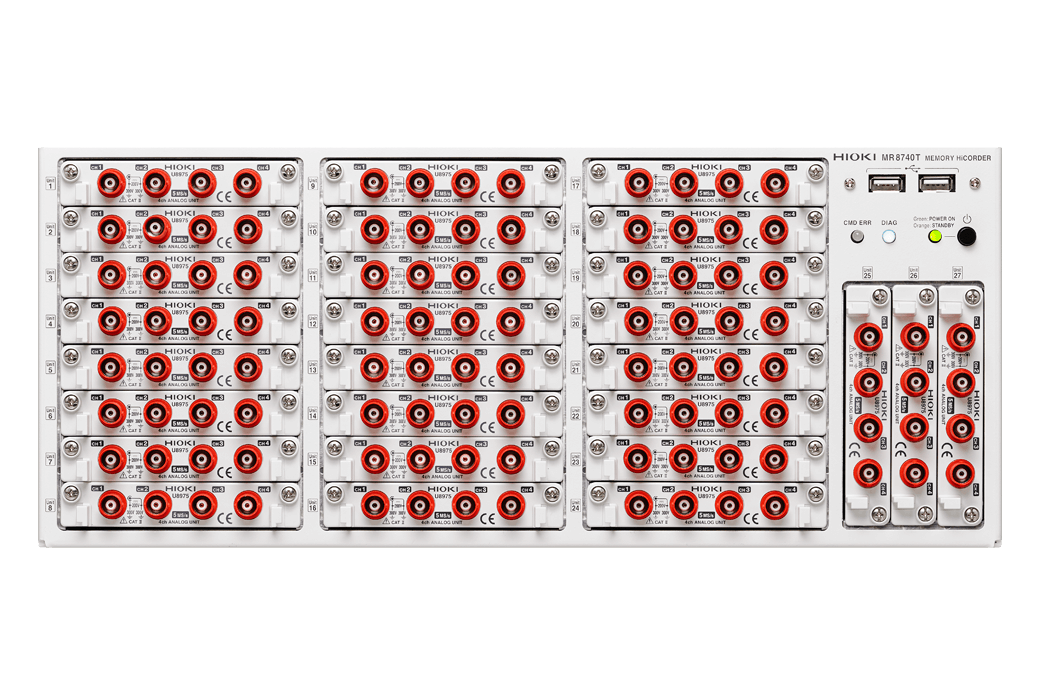

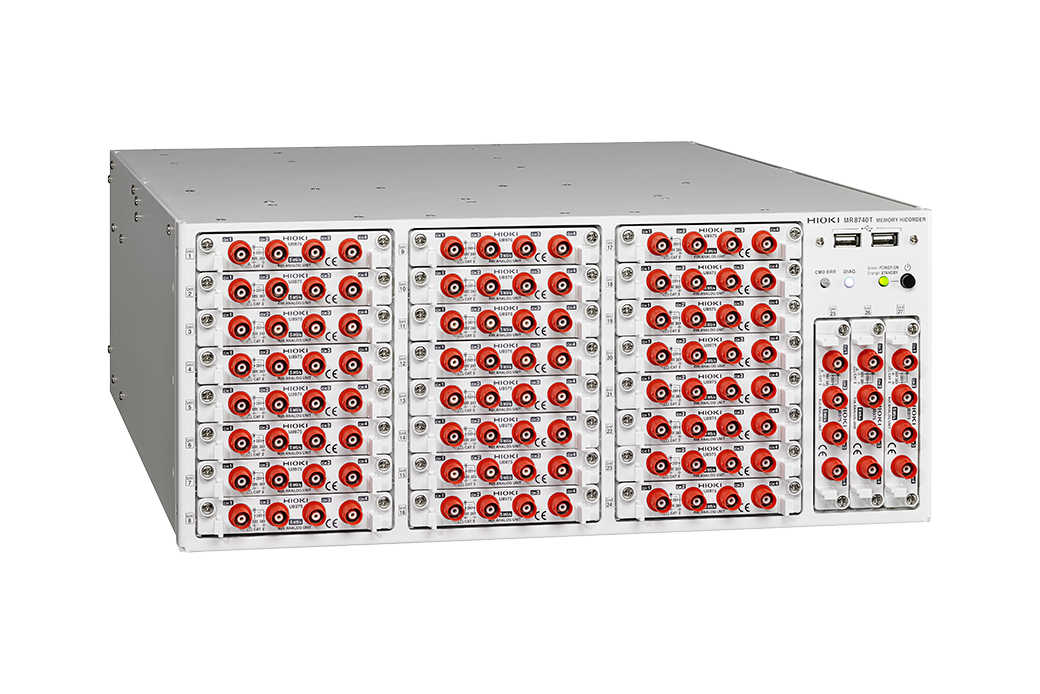

HIOKI MR8740T để ghi và tạo dạng sóng, máy ghi hệ thống đa kênh – max 108 kênh. Đây là thiết bị thuộc dòng Memory HiCorder của Hioki, cung cấp khả năng thu thập và ghi dữ liệu tín hiệu từ nhiều kênh cùng lúc – rất lý tưởng cho các phép đo và đánh giá phức tạp.
Thu thập tín hiệu đa kênh: Hỗ trợ đến 108 kênh analog, hoặc kết hợp 96 kênh analog + 48 kênh logic giúp đo đồng thời nhiều loại tín hiệu từ các cảm biến và mạch điều khiển.
Tốc độ lấy mẫu cao: Lấy mẫu đồng thời ở tốc độ 20 MS/s trên tất cả các kênh, đảm bảo ghi lại dữ liệu chính xác ngay cả với các tín hiệu nhanh.
An toàn đo lường: Tất cả các đầu vào analog được cách ly an toàn, giảm nguy cơ nhiễu và đảm bảo tính chính xác.
Hiển thị và quản lý dữ liệu hiệu quả: Hỗ trợ hiển thị sóng tín hiệu trên màn hình độ phân giải cao, giúp kỹ thuật viên kiểm tra và phân tích trực quan.
Tích hợp sinh tín hiệu: Có thể kết hợp với đơn vị tạo tín hiệu để mô phỏng và kiểm tra các thiết bị như bộ điều khiển điện tử (ECU), giúp thử nghiệm toàn diện từ mô phỏng đến thu dữ liệu.
Kiểm tra và đánh giá bo mạch ECU, hệ thống điều khiển phức tạp
Nghiên cứu & phát triển sản phẩm điện tử và ô tô
Đo kiểm đồng thời nhiều loại tín hiệu trong phòng thí nghiệm và dây chuyền sản xuất
Phân tích hiệu suất hệ thống điện, điều khiển, cảm biến
| Number of input units | Max. 27 slots | |||||
|---|---|---|---|---|---|---|
| Number of channels | [Using the U8975] Max. 108 ch analog, or 96 ch analog + 48 ch logic (when used in combination with U8975 + 8973) [Using the 8966] Max. 54 ch analog, or 48 ch analog + 48 ch logic (when used in combination with 8966 + 8973) *Logic unit 8973 is limited to slots 25 to 27, up to 3 units. *Analog unit channels are isolated from each other and from chassis. Logic unit channels share a common GND with chassis. | |||||
| Measurement ranges | 100 mV to 400 V f.s., 12 ranges, resolution : 1/2000 of range (when using 8966) 4 V to 200 V f.s., 6 ranges, resolution : 1/32000 of range (when using U8975) 100 mV to 1000 V f.s., 5 ranges, resolution : 1/1000 000 of range (when using MR8990) 1 V, 10 V, 100 V f.s., 3 ranges, resolution : 1/1000 000 of range (when using U8991) | |||||
| Max. allowable input | 1000 V DC/700 V AC (when using the U8974), 400 V DC (when using the 8966), 200 V DC (when using the U8975), 40 V DC (when using the U8978) | |||||
| Frequency characteristics | DC to 5 MHz (-3 dB, when using 8966) | |||||
| Max. sampling speed | 20 MS/s, all ch simultaneous, external sampling: 10 MS/s | |||||
| Measurement functions | Memory (high-speed recording) | |||||
| Memory capacity | Total of 1 G Word installed, 16 MW/ch (when using 8966), 8 MW/ch (when using U8975 or MR8990), 4 MW/ch (when using U8991) | |||||
| Internal storage | SSD 480 GB | |||||
| Removable storage | USB memory stick ×8 | |||||
| Monitor output | VGA, HDMI, Display Port, Recommended resolution 1920 × 1080 dot or more | |||||
| External interfaces | [LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 port) (DHCP and DNS support, FTP server/cliant, HTTP server) [USB] USB 3.0 Series A receptacle × 4, USB 2.0 ×4 | |||||
| Power supply | 100 to 240 V AC, 50/60 Hz (400 VA max.) | |||||
| Dimensions and mass | 426 mm (16.77 in)W × 177 mm (6.97 in)H × 505 mm (19.88 in)D, 14.0 kg (493.8 oz) (main unit only) | |||||
| Included accessories | Power cord ×1,Quick Start Manual (booklet) ×1, blank panel (blank slot only), rack installation hardware | |||||
