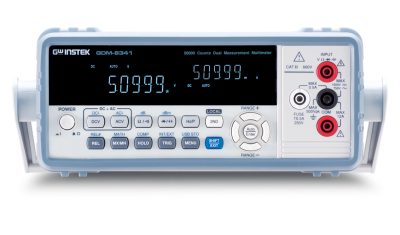

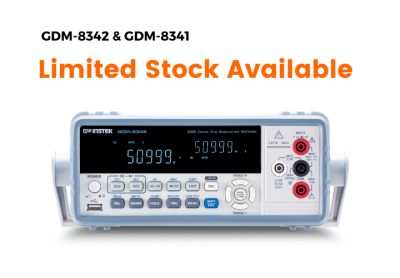

1. Đặc điểm của đồng hồ vạn năng kĩ thuật số TEXIO GDM-8340 Seria
Lưu trữ và kết nối không bị hạn chế — Lưu trữ dữ liệu không còn bị ràng buộc bởi dây truyền dẫn
Dòng GDM-834x không chỉ hỗ trợ các mục đo lường cơ bản do đồng hồ vạn năng thông thường cung cấp mà còn được trang bị các chức năng đo điện dung và nhiệt độ. Hơn nữa, dòng GDM-834x còn cung cấp nhiều chức năng phụ trợ để đáp ứng các yêu cầu đo lường cho các thử nghiệm quy trình sản xuất, thí nghiệm giáo dục và cơ sở thử nghiệm.
Về mặt lưu trữ và truy xuất dữ liệu, dòng GDM-834x có hai phương pháp cung cấp: đầu tiên là chức năng lưu trữ ổ đĩa flash USB — hoạt động độc lập mà không cần kết nối với máy tính; thứ hai là giao diện USB (cổng COM ảo) và giao diện GPIB tùy chọn (phải được cài đặt tại nhà máy) để người dùng hệ thống đo lường tự động lưu và truy xuất dữ liệu một cách thuận tiện.
- Chức năng lưu trữ ổ đĩa flash USB tiện lợi
- Tốc độ đo có thể lựa chọn
- Nhiều mục đo lường và chức năng khác nhau
- Đo lường kép/hiển thị kép
- Khả năng tương thích lệnh & Điều khiển từ xa bằng phần mềm miễn phí và truy xuất dữ liệu
- 50.000 lần đếm, màn hình VFD
- Đo lường kép/Màn hình kép
- Tốc độ đo có thể lựa chọn, tối đa: 40 lần đọc/giây cho DCV
- Độ chính xác cơ bản của điện áp DC: 0,02%
- Đo lường True RMS (AC,AC+DC)
- 11 chức năng đo lường khác nhau
- Tối đa/Tối thiểu, REL, MX+B, 1/X, Tham chiếu%, So sánh, Giữ, dB, dBm
- Giao diện thiết bị USB tiêu chuẩn để kết nối với máy tính
- Chức năng đo nhiệt độ (chỉ có ở GDM-8342), Bộ lưu trữ USB để thu thập dữ liệu (chỉ có ở GDM-8342)
- GPIB tùy chọn (cài đặt gốc cho GDM-8342)”
2. Ứng dụng của đồng hồ vạn năng kĩ thuật số TEXIO GDM-8340 Seria
Đo lường, phân tích các thông số điện áp, điện trở, dòng điện….
Đo điện áp DC
range | resolution | Full scale | Accuracy
(1 year 23℃±5℃) | Input Resistance |
---|
500mV | 10μV | 510.00 | 0.02% +4 | 10MΩ or >10GΩ |
5V | 100μV | 5.1000 | 10MΩ or >10GΩ |
50V | 1mV | 51.000 | 11.1MΩ |
500V | 10mV | 510.00 | 10.1MΩ |
1000V | 100mV | 1020.0 | 10MΩ |
Đo dòng điện DC
range | resolution | Full scale | Accuracy
(1 year 23℃±5℃) | Shunt Resistor | Burden Voltage |
---|
500μA | 10nA | 510.00 | 0.05%+5 | 100 ohms | Maximum 0.06V |
5mA | 100nA | 5.1000 | 0.05%+4 | 100 ohms | Maximum 0.6V |
50mA | 1μA | 51.000 | 0.05%+4 | 1 Ω | Maximum 0.14V |
500mA | 10μA | 510.00 | 0.10%+4 | 1 Ω | Maximum 1.4V |
5A | 100μA | 5.1000 | 0.25%+5 | 10mΩ | Maximum 0.5V |
10A | 1mA | 12.000 | 0.25%+5A | 10mΩ | Maximum 0.8V |
Đo điện áp AC
range | resolution | Full scale | Accuracy (1 year at 23°C ±5°C) Sine wave input amplitude 5% or more |
---|
30-50Hz | 50-10kHz | 10k-30kHz | 30k-100kHz |
---|
500mV | 10μV | 510.00 | 1.00%+40 | 0.50%+40 | 2.00%+60 | 3.00%+120 |
5V | 100μV | 5.1000 | 1.00%+20 | 0.35%+15 | 1.00%+20 | 3.00%+50 |
50V | 1mV | 51.000 | 1.00%+20 | 0.35%+15 | 1.00%+20 | 3.00%+50 |
500V | 10mV | 510.00 | × | 0.5%+15 | 1.00%+20 ※1 | 3.00%+50 |
750V | 100mV | 765.0 | × | 0.5%+15 | × | × |
*1: Input must be less than 300Vrms.
Đo dòng điện AC
range | resolution | Full scale | Accuracy (1 year 23℃±5℃) | Burden Voltage |
---|
30-50Hz | 50-2kHz | 2k-5kHz | 5k-20kHz |
---|
5mA | 100nA | 5.1000 | 1.50% +40 | 0.50% +20 | 1.50% +40 | 3.00% +60 | Maximum 0.14V |
50mA | 1μA | 51.000 | 1.50% +40 | 0.50% +20 | 1.50% +40 | 3.00% +60 | Maximum 0.14V |
500mA | 10μA | 510.00 | 1.50% +40 | 0.50% +20 | 1.50% +40 | 3.00% + 60 ※3 | Maximum 1.4V |
5A | 100μA | 5.1000 | 2.0% +40 | 0.50% +30 | × | × | Maximum 0.5V |
10A | 1mA | 12.000 | 2.0% +40 | 0.50% +30 | × | × | Maximum 0.8V |
Đo Diode
range | resolution | Full scale | Test Current | Accuracy (1 year 23℃±5℃) |
---|
5V | 100μV | 5.1000 | 0.83mA | 0.05% +5 |
Temperature measurement
Sensors | type | -200 to +300°C | resolution | Accuracy (1 year 23℃±5℃) |
---|
Thermocouple *2 | J.K.T. | -200 to +300°C | 0.1°C | 2℃ |
*2: “Reference junction compensation” inside the device is not supported, and the reference junction guaranteed temperature can only be entered as a numerical value.
Đo tần số
Measurement range | Accuracy (1 year 23℃±5℃) |
---|
10Hz to 500Hz | 0.01% +5 |
500Hz to 500kHz | 0.01% +3 |
500kHz to 1MHz | 0.01% +5 |
Độ nhạy điện áp
range | Minimum Sensitivity (RMS Sine Wave) |
---|
10Hz to 100kHz | 100kHz to 500kHz |
---|
500 mV | 35 mV | 200 mV |
5V | 0.25 V | 0.5 V |
50V | 2.5 V | 5V |
500V | 25 V | Uncal |
750V | 50V | Uncal |
Current Sensitivity
range | Minimum sensitivity (RMS sine wave)
30Hz to 20kHz |
---|
500μA | 35μA |
5mA | 0.25mA |
50mA | 2.5mA |
500mA | 25mA |
5A | 0.25A (<2kHz) |
10A | 2.5A (<2kHz) |
Resistance measurement
resistance | resolution | Full scale | Test Current | Accuracy (1 year 23℃±5) |
---|
500 ohms | 10mΩ | 510.00 | 0.83mA | 0.1% +5 *1 |
5kΩ | 100mΩ | 5.1000 | 0.83mA | 0.1% +3 *1 |
50kΩ | 1 Ω | 51.000 | 83μA | 0.1% +3 |
500kΩ | 10 ohms | 510.00 | 8.3μA | 0.1% +3 |
5MΩ | 100 ohms | 5.1000 | 830nA | 0.1% +3 |
50MΩ | 1kΩ | 51.000 | 560nA | 0.3% +3 *2 |
Capacity measurement
range | resolution | Full scale | Test Current | Accuracy (1 year 23℃±5℃) |
---|
5nF: 0.5nF to 1nF | 0.001nF | 5.100 | 8.3μA | 2.0% +20 |
5nF: 1nF to 5nF | 2.0% +10 |
50nF: 5nF to 10nF | 0.01nF | 51.00 | 8.3μA | 2.0% +30 |
50nF: 10nF to 50nF | 2.0% +10 |
500nF | 0.1nF | 510.0 | 83μA | 2.0% +4 |
5μF | 1nF | 5.100 | 0.56mA |
50μF | 10nF | 51.00 | 0.83mA |
General Rating
item | Rating |
---|
Specification temperature | 23℃±5℃ |
Specification Humidity | <80% RH, 75% RH (when measuring resistance of 10MΩ or more) |
Operating environment | Temperature range: 0℃ to 35℃ |
Relative humidity: <80% RH |
| Indoor use only, altitude: below 2000m, pollution degree 2 |
Storage environment | Temperature range: -10℃ to 35℃ | Relative humidity: <90%RH |
Temperature range: 35℃ to 70℃ | Relative humidity: <80%RH |
Power supply voltage | AC100V~240V ±10% 50/60Hz |
Power Consumption | Approximately 15VA |
Dimensions (W x H x D) | 265×107×302mm |
mass | Approx. 2.9kg |
