ROHDE & SCHWARZ RTC1002 Máy hiện sóng

ROHDE & SCHWARZ
Loại: Máy hiện sóng
Hãng sản xuất: ROHDE & SCHWARZ

Liên hệ

Độ nhạy cao, tính đa năng, cùng mức giá hợp lý là 3 điểm nổi bật của Rohde & Schwarz RTC1002. Công nghệ hiện đại của thiết kế không quạt đáp ứng các tiêu chuẩn khắt khe hiện nay.

Liên hệ
Tư vấn Zalo

1. Đặc điểm và tính năng của máy hiện sóng ROHDE & SCHWARZ RTC1002

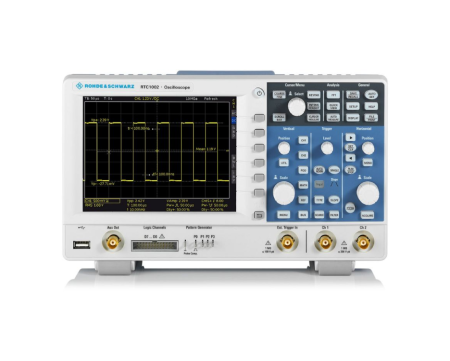

rohde & schwarz RTC1002

Rohde & Schwarz RTC1002 cung cấp khả năng thu thập dữ liệu dựa trên phần cứng hàng đầu để có kết quả đo lường chính xác
Với tốc độ lấy mẫu lên đến 2 Gsample/giây và độ sâu bộ nhớ lên đến 2 Msample, máy hiện sóng R&S®RTC1000 vượt trội so với các máy cùng loại. Tốc độ cập nhật dạng sóng hơn 10.000 dạng sóng/giây đảm bảo thiết bị phản hồi nhanh, phát hiện lỗi tín hiệu đáng tin cậy. Các công cụ đi kèm cung cấp kết quả nhanh, ví dụ: QuickMeas, kiểm tra mặt nạ, FFT, toán học, con trỏ và phép đo tự động (bao gồm cả thống kê).

  • QuickView: kết quả chính chỉ bằng một nút bấm
  • Nhiều lựa chọn chức năng đo tự động
  • Kiểm tra mặt nạ: có thể dễ dàng tạo mặt nạ mới chỉ bằng một vài lần nhấn phím
  • FFT: cách dễ dàng để phân tích phổ tín hiệu

2. Ứng dụng của máy hiện sóng Rohde & Schwarz RTC1002

Rohde & Schwarz RTC1002 được sử dụng rộng rãi, từ kỹ sư công nghệ nhúng, đến phòng thí nghiệm và trường học.

Các thông số quan trọng:

  • Băng thông: 50 MHz đến 300 MHz
  • Tốc độ mẫu tối đa: 2 Gsample/giây
  • Độ sâu bộ nhớ tối đa: 2 Msample
  • MSO: 8 kênh kỹ thuật số, tùy chọn, có thể lắp thêm
  • Bộ tạo mẫu: Mẫu 4 bit lên đến 50 Mbit/giây
  • Rise time : 7ns
  • Trở kháng đầu vào : 1 MΩ ± 2% || 14 pF ± 2 pF
  • Độ nhạy điện áp : 1 mV/div ~ 10 V/div
  • Độ nhạy thời gian : 1 ns/div ~ 100 s/div
  • Độ chính xác DC : 3%
  • Độ phân giải ADC : 8 bit
  • Phân tích logic (mua thêm) : 8 kênh, 1Gsa/s
  • Phát tín hiệu (Mua thêm) : 100mHz ~ 50Mhz
  • Đồng hồ vạn năng : DC, AC + DC RMS, AC RMS
  • Đếm tần số : độ phân giải 5 số
  • Màn hình: Màn hình màu VGA 6.5 “(640 × 480 pixel)
  • Giao tiếp: USB host, USB device, LAN
  • Kích thước (W × H × D): 285 mm × 175 mm × 140 mm
  • Trọng lượng: 1,7 kg (3,75 lb)
  • Cung cấp bao gồm: Hướng dẫn sử dụng; Dây nguồn, Que đo 1 đầu R&S RT-ZP03 cho mỗi kênh.
