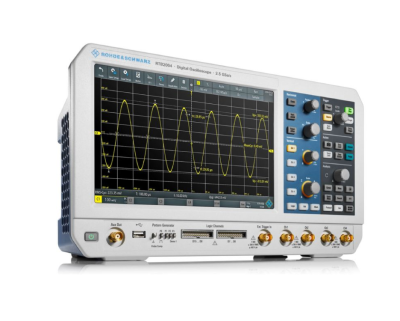

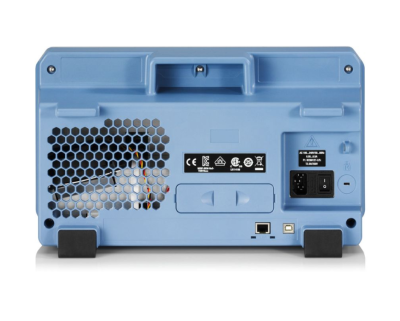

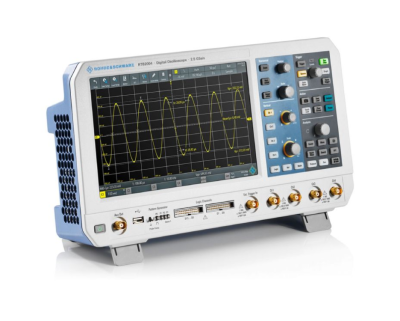

Máy hiện sóng ROHDE & SCHWARZ RTB2002 ấn tượng với sức mạnh của 10 (ADC 10 bit, bộ nhớ 10 Msample và màn hình cảm ứng 10,1″”) kết hợp với các khái niệm vận hành thông minh.
Phân tích tín hiệu thu kết quả nhanh:
Rohde & Schwarz RTB2002 có bộ chuyển đổi A/D 10 bit tùy chỉnh do Rohde & Schwarz thiết kế, mang lại sự cải thiện gấp bốn lần so với bộ chuyển đổi A/D 8 bit thông thường. Độ phân giải tăng lên dẫn đến dạng sóng sắc nét hơn với nhiều chi tiết tín hiệu hơn mà nếu không sẽ bị bỏ sót. Một ví dụ là đặc điểm của nguồn điện chế độ chuyển mạch. Điện áp trên thiết bị chuyển mạch phải được xác định trong thời gian bật/tắt trong cùng một lần thu thập.
Thực hiện nhanh hơn với băng thông tối đa
Rohde&Schwarz RTB2002 cung cấp độ sâu bộ nhớ hàng đầu trong cùng loại: 10 Msample cho mỗi kênh có sẵn, thậm chí 20 Msample ở chế độ xen kẽ. Con số này cao hơn 10 lần so với các máy hiện sóng tương tự trong cùng một loại thiết bị. Người dùng có thể thu được các chuỗi thu thập dài hơn ngay cả ở tốc độ lấy mẫu cao, ví dụ như khi phân tích các xung động của nguồn điện chế độ chuyển mạch, và do đó được hưởng lợi từ các kết quả phân tích chi tiết hơn.
Bộ nhớ phân đoạn
Tùy chọn R&S®RTB-K15 với bộ nhớ phân đoạn sâu phân tích chuỗi tín hiệu trong thời gian quan sát dài. Các tín hiệu dựa trên giao thức có khoảng cách truyền thông như I²C hoặc SPI có thể được thu thập trong vài giây hoặc vài phút. Nhờ kích thước phân đoạn thay đổi, bộ nhớ 160 Msample được sử dụng tối ưu. Ở chế độ lịch sử, các lần thu thập trước đó với độ sâu bộ nhớ phân đoạn tối đa là 160 Msample có sẵn để phân tích thêm.
Phân tích logic với tùy chọn MSO
Tùy chọn Rohde & Schwarz RTB-B1 biến mọi Rohde & Schwarz RTB2002 thành MSO trực quan dễ sử dụng với 16 kênh kỹ thuật số bổ sung. Máy hiện sóng thu thập và phân tích tín hiệu từ các thành phần tương tự và kỹ thuật số của thiết kế nhúng – đồng bộ và tương quan thời gian với nhau. Ví dụ, độ trễ giữa đầu vào và đầu ra của bộ chuyển đổi A/D có thể được xác định thuận tiện bằng cách sử dụng các phép đo con trỏ.
Máy tạo dạng sóng và mẫu (pattern)
Máy phát dạng sóng và mẫu Rohde & Schwarz RTB-B6 lên đến 50 Mbit/giây hữu ích cho mục đích giáo dục và để triển khai phần cứng nguyên mẫu. Ngoài các dạng sóng sin, vuông/xung, dốc và nhiễu thông thường, nó còn đưa ra các dạng sóng tùy ý và các mẫu tín hiệu 4 bit. Các dạng sóng và mẫu có thể được nhập dưới dạng tệp CSV hoặc sao chép từ các dạng sóng của máy hiện sóng. Các mẫu được xác định trước cho ví dụ I2C, SPI, UART và CAN/LIN đều có thể sử dụng.
Vôn kế kỹ thuật số
Rohde & Schwarz RTB2002 có vôn kế 3 chữ số (DVM) và bộ đếm tần số 6 chữ số trên mỗi kênh để đo đồng thời. Các chức năng đo bao gồm DC, AC+DC (RMS) và AC (RMS) – được bao gồm theo tiêu chuẩn.
Chế độ phân tích tần số
Các lỗi khó tìm thường là kết quả của sự tương tác giữa tín hiệu thời gian và tần số. Chức năng FFT của Rohde & Schwarz RTB2002 được kích hoạt chỉ bằng một nút nhấn và bằng cách nhập tần số trung tâm và khoảng cách đơn giản. Nhờ chức năng FFT hiệu suất cao của máy hiện sóng Rohde & Schwarz RTB2002, các tín hiệu có thể được phân tích với tối đa 128 kpoint. Các công cụ thực tế khác bao gồm phép đo con trỏ và tự động thiết lập trong miền tần số.
Chế độ kiểm tra mặt nạ
Các bài kiểm tra mặt nạ nhanh chóng tiết lộ liệu một tín hiệu cụ thể có nằm trong giới hạn dung sai đã xác định hay không. Bằng cách sử dụng đánh giá đạt/không đạt thống kê, chúng đánh giá chất lượng và độ ổn định của DUT. Các bất thường về tín hiệu và kết quả không mong muốn được xác định nhanh chóng. Khi mặt nạ bị vi phạm, phép đo sẽ dừng lại. Mỗi lần vi phạm có thể tạo ra một xung đầu ra tại đầu nối AUX-OUT trên Rohde & Schwarz RTB2002. Xung đầu ra này có thể được sử dụng để kích hoạt các hành động trong thiết lập đo lường.
Sẵn sàng cho phòng thí nghiệm giảng dạy
Trong phòng thí nghiệm giảng dạy, máy hiện sóng Rohde & Schwarz RTB2002 là lựa chọn lý tưởng trong giảng dạy cách đo bằng máy hiện sóng. Máy có khái niệm dễ sử dụng kết hợp với công nghệ tiên tiến – với mức giá phải chăng. Màn hình lớn 10,1″ độ phân giải cao hiển thị mọi chi tiết tín hiệu và một thiết bị có thể được chia sẻ giữa nhiều học sinh. Có thể tạo báo cáo hiệu quả bằng công cụ chú thích màn hình tiện dụng và linh hoạt.
Máy hiện sóng Rohde & Schwarz RTB2002 trở thành công cụ hoàn hảo cho các phòng thí nghiệm của trường đại học, để khắc phục sự cố các thiết kế nhúng trong quá trình phát triển và cho các phòng sản xuất và dịch vụ.
