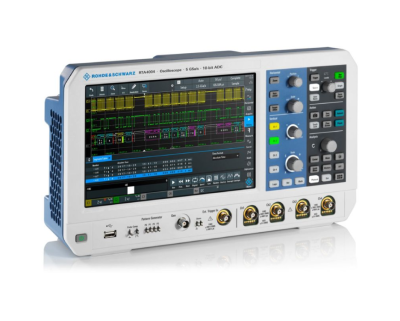

ROHDE & SCHWARZ RTA4004 Máy hiện sóng

ROHDE & SCHWARZ
Loại: Máy hiện sóng
Hãng sản xuất: ROHDE & SCHWARZ

Liên hệ

Thông số nổi bật của máy:

  • Model: RTA4004
  • Băng thông: 200 MHz
  • Số kênh: 4
  • Tốc độ lấy mẫu: 5Gsa/s
  • Bộ nhớ kênh lớn nhất: 200M sample
  • Mã đặt hàng :1335.7700P04
Liên hệ

1. Đặc điểm và tính năng của Máy hiện sóng Rohde & Schwarz RTA4004

Xem thêm tín hiệu của bạn với sức mạnh của 10

Được thiết kế với tính toàn vẹn tín hiệu hàng đầu và bộ nhớ siêu sâu phản hồi (responsive ultra-deep memory), Rohde & Schwarz RTA4000 đưa sức mạnh của 10 lên một tầm cao mới. ADC 10 bit do Rohde & Schwarz thiết kế cùng với độ sâu bộ nhớ và nhiễu để có dạng sóng sắc nét, phép đo chính xác hơn và sự tự tin khi đối mặt với những thách thức đo lường bất ngờ.



Phân tích: kết quả nhanh chóng

Rohde & Schwarz RTA4000 có bộ chuyển đổi A/D 10 bit Rohde & Schwarz tùy chỉnh và là cải tiến gấp bốn lần so với bộ chuyển đổi A/D 8 bit thông thường. Độ phân giải tăng lên dẫn đến dạng sóng sắc nét hơn với nhiều chi tiết tín hiệu hơn mà nếu không sẽ bị bỏ sót. Một ví dụ là đặc điểm của nguồn điện chế độ chuyển mạch. Điện áp trên thiết bị chuyển mạch phải được xác định trong thời gian bật/tắt trong cùng một lần thu thập.

Rohde & Schwarz RTA4004



Bộ nhớ phân đoạn

Rohde & Schwarz RTA4000 có độ sâu bộ nhớ hàng đầu với 100 Mpoints trên mỗi kênh và 200 Mpoint ở chế độ xen kẽ. Con số này cao hơn 10 lần so với các máy hiện sóng tương tự trong cùng một loại thiết bị. Người dùng có thể chụp các chuỗi thu thập dài hơn ngay cả ở tốc độ lấy mẫu cao để có nhiều kết quả phân tích hơn, chẳng hạn như khi kiểm tra các xung động trong nguồn điện chế độ chuyển mạch.

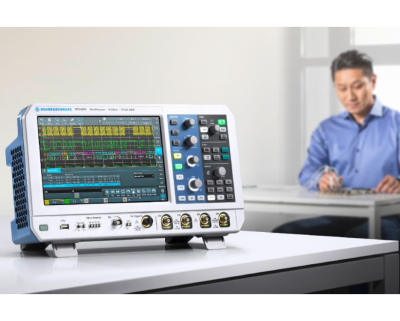

Rohde & Schwarz RTA4004-denkei



Xử lý nhanh hơn với băng thông tối đa

Tùy chọn Rohde&Schwarz RTA-K15 với bộ nhớ phân đoạn sâu phân tích chuỗi tín hiệu trong thời gian quan sát dài. Các tín hiệu dựa trên giao thức có khoảng cách truyền thông như I²C hoặc SPI có thể được thu thập trong vài giây hoặc vài phút. Kích thước phân đoạn thay đổi cho phép sử dụng tối ưu bộ nhớ 1000 Mpoint. Ở chế độ lịch sử, các lần thu thập trước đó trong độ sâu bộ nhớ phân đoạn tối đa là 1000 Mpoint có thể được sử dụng để phân tích thêm.

Rohde & Schwarz RTA4004-denkei-2



Phân tích logic với tùy chọn MSO

Tùy chọn R&S®RTA-B1 biến mọi Rohde & Schwarz RTA4000 thành MSO trực quan với 16 kênh kỹ thuật số bổ sung. Máy hiện sóng thu thập và phân tích tín hiệu từ các thành phần tương tự và kỹ thuật số của thiết kế nhúng – được đồng bộ hóa và tương quan thời gian với nhau. Độ trễ giữa đầu vào và đầu ra của bộ chuyển đổi A/D có thể được xác định thuận tiện bằng các phép đo con trỏ.

Rohde & Schwarz RTA4004-denkei-3



Máy tạo dạng sóng và mẫu (pattern)

Máy phát dạng sóng và mẫu Rohde&Schwarz RTA-B6 cho tốc độ lên đến 50 Mbit/giây có thể được sử dụng trong các thiết lập giáo dục và triển khai phần cứng nguyên mẫu. Ngoài các dạng sóng sin, vuông/xung, dốc và nhiễu thông thường, máy còn đưa ra các dạng sóng tùy ý và các mẫu tín hiệu 4 bit. Các dạng sóng và mẫu có thể được nhập dưới dạng tệp CSV hoặc sao chép từ các dạng sóng của máy hiện sóng. Các mẫu được xác định trước bao gồm. I2C, SPI, UART và CAN/LIN.

Rohde & Schwarz RTA4004-denkei-4

Vôn kế kỹ thuật số

Rohde & Schwarz RTA4000 có vôn kế 3 chữ số (DVM) và bộ đếm tần số 6 chữ số trên mỗi kênh để đo đồng thời. Các chức năng đo tiêu chuẩn bao gồm DC, AC+DC (RMS) và AC (RMS).

Rohde & Schwarz RTA4004-denkei-5

Chế độ phân tích tần số

Các lỗi khó tìm thường là kết quả của sự tương tác giữa tín hiệu thời gian và tần số. Chức năng FFT của Rohde & Schwarz RTA4000 được kích hoạt chỉ bằng cách nhấn nút hoặc chỉ cần nhập tần số trung tâm và khoảng. Chức năng FFT hiệu suất cao trong máy hiện sóng R&S®RTA4000 có thể được sử dụng để phân tích tín hiệu với tối đa 128k điểm. Các công cụ thực tế khác bao gồm phép đo con trỏ và tự động thiết lập trong miền tần số.

Rohde & Schwarz RTA4004-denkei-6

Chế độ kiểm tra mặt nạ (mask)

Kiểm tra mặt nạ nhanh chóng tiết lộ liệu một tín hiệu cụ thể có nằm trong giới hạn dung sai đã xác định hay không. Mặt nạ đánh giá chất lượng và độ ổn định của DUT dựa trên các đánh giá đạt/không đạt về mặt thống kê. Các bất thường về tín hiệu và kết quả không mong muốn được xác định nhanh chóng. Khi mặt nạ bị vi phạm, phép đo sẽ dừng lại. Mỗi lần vi phạm sẽ tạo ra một xung đầu ra tại đầu nối AUX-OUT trên Rohde & Schwarz RTA4000. Xung đầu ra này có thể được sử dụng để kích hoạt các hành động trong thiết lập đo lường.

Rohde & Schwarz RTA4004-denkei-7

Sự lựa chọn hàng đầu cho máy nguồn

Ngay cả những chi tiết nhỏ nhất của tín hiệu động cao cũng quan trọng đối với phép đo công suất. Xác minh RDS (on) cho MOSFET là một ví dụ. Độ phân giải ADC cao của máy hiện sóng Rohde & Schwarz RTA4000 làm tăng độ phân giải theo chiều dọc lên đến 10 bit. Các chi tiết tín hiệu chưa từng thấy trước đây được tiết lộ và có thể đo được. Ví dụ RDS(on) cho thấy độ dốc của điện áp cực máng-cực nguồn có thể được đo như thế nào khi công tắc đóng.

Rohde & Schwarz RTA4004-denkei-8

2. Ứng dụng của Máy hiện sóng Rohde & Schwarz RTA4004

Sản phẩm được ứng dụng nhiều trong lĩnh vực sản xuất điện tử và vi mạch.

  • Số kênh logic (mua thêm) : 16 kênh, 2.5 Gsa/s, 10 Msample
  • Phát tín hiệu (Mua thêm) : 14 bit, 250Msa/s
  • Độ phân giải ADC: 10 bit, có thể up tới 16 bit
  • Trở kháng đầu vào: 50 MΩ, 1 MΩ
  • Độ chính xác DC : ± 1% ở độ nhạy >5mV/div
  • Độ nhạy điện áp : 500 μV/div đến 10 V/div (1 MΩ) và 500 μV/div đến 1 V/div (50Ω)
  • Thời gian quét : 0.5 ns/div đến 500 s/div
  • Màn hình : Màn hình WXGA TFT màu 10.1″ (1280 × 800 pixel)
  • Giao tiếp : USB host với MTP, thiết bị USB, LAN.
  • Kích thước : 390 mm × 220 mm × 152 mm
  • Trọng lượng: 3.3 kg
  • Cung cấp bao gồm : Hướng dẫn sử dụng, Dây nguồn, Que đo R&S RT-ZP05 cho mỗi kênh
