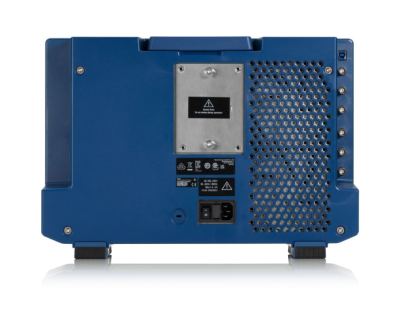

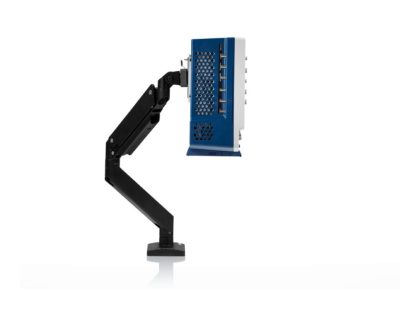

ROHDE & SCHWARZ MXO5 series Máy hiện sóng

ROHDE & SCHWARZ
Loại: Máy hiện sóng
Hãng sản xuất: ROHDE & SCHWARZ

Liên hệ

Rohde & Schwarz MXO5 có tốc độ thu dạng sóng cực cao là 4,5 triệu dạng sóng/s với màn hình TFT 15,6″ full HD có khả năng cảm ứng điện dung.

Liên hệ

1. Đặc điểm và tính năng của Máy hiện sóng Rohde & Schwarz MXO5 series

Máy hiện sóng thế hệ mới: Cải tiến nâng cao

Máy hiện sóng Rohde & Schwarz MXO5 series mang đến công nghệ đột phá, tăng tốc độ thử nghiệm các hệ thống điện tử.
Các thông số kỹ thuật cho cả hai dòng 4-kênh và 8-kênh khiến Rohde&Schwarz MXO5 series trở thành công ty hàng đầu trong ngành về công nghệ tiên tiến cho kết quả nhanh chóng và chính xác. Công nghệ tùy chỉnh tiên tiến và các tính năng mang tính cách mạng của máy hiện sóng là điều không thể thiếu để hiểu rõ về hành vi của mạch. Màn hình cảm ứng điện dung Full HD 15,6″ ấn tượng và tiếng ồn vận hành cực nhỏ giúp tối đa hóa hiệu suất của dòng Rohde & Schwarz MXO5 và giảm thiểu mức tiêu thụ điện năng.

Cung cấp nhiều thông tin hơn

  • Máy hiện sóng 8 kênh đầu tiên trên thế giới đạt > 4,5 triệu lần thu thập/giây
  • Máy hiện sóng 8 kênh đầu tiên trên thế giới đạt 18 triệu dạng sóng/giây trên nhiều kênh
  • Thu thập lên đến 90% tín hiệu thời gian thực
  • Phân tích phổ 4x – FFT đồng thời

Rohde & Schwarz MXO5 series-1

Kiểm tra chính xác tín hiệu của bạn

  • Với độ nhiễu thấp nhất và độ phân giải dọc cao nhất tối đa 8 kênh
  • ADC 12 bit cho độ phân giải dọc cao ở mọi tốc độ lấy mẫu
  • Độ nhiễu thấp 130 μV ở 1 mV/div ở băng thông tối đa 2 GHz
  • Tỷ lệ mở rộng theo chiều dọc băng thông đầy đủ xuống 500 uV/div với phạm vi bù trừ cao nhất là 5 V

Rohde & Schwarz MXO5 series-2

Ghi lại nhiều thời gian hơn với bộ nhớ tiêu chuẩn sâu nhất

  • Bộ nhớ sâu nhất trong ngành với 500 Mpoints cho mỗi kênh
  • Bộ nhớ phân đoạn chuẩn 10.000 phân đoạn
  • Chế độ lịch sử chuẩn với 10.000 lần thu thập
  • Mở rộng bộ nhớ tùy chọn lên 1 Gpoints cho mỗi kênh với 1 triệu lần thu thập phân đoạn/bộ nhớ

Rohde & Schwarz MXO5 series-3

Kích hoạt mọi chi tiết với bộ kích hoạt kỹ thuật số có độ chính xác cao

  • Máy hiện sóng 8 kênh đầu tiên trên thế giới có độ nhạy kích hoạt xuống tới 0,0001 vạch chia (theo chiều dọc)
  • Máy hiện sóng 8 kênh đầu tiên trên thế giới có độ trễ kích hoạt có thể điều chỉnh
  • Thời gian kích hoạt lại nhanh nhất thế giới < 21 ns
  • Bộ kích hoạt vùng trên analog, phổ và toán học
  • Độ trễ kích hoạt tốt nhất trong phân khúc chỉ 1 ps

Rohde & Schwarz MXO5 series-4

Công nghệ multispectral được cải thiện

  • Máy hiện sóng 8 kênh đầu tiên trên thế giới có 4 phổ cũng như điều khiển thời gian và tần số độc lập
  • Máy hiện sóng 8 kênh đầu tiên trên thế giới có tốc độ lên tới 45.000 FFT/giây
  • Chế độ xem miền thời gian và RF với các điều khiển độc lập
  • Khả năng phổ tần tốt nhất trong ngành và kích hoạt vùng là tiêu chuẩn với mỗi dòng Rohde & Schwarz MXO5

Rohde & Schwarz MXO5 series-5

2. Ứng dụng của Máy hiện sóng Rohde & Schwarz MXO5 series

Sản phẩm được ứng dụng nhiều trong lĩnh vực sản xuất điện tử và vi mạch.

  • Băng thông: 500 MHz
  • Số kênh: 4
  • Độ sâu bộ nhớ 500 Mpts (chia cho số kênh hoạt động)
  • Tốc độ mẫu 20 GS/s (chia cho số kênh hoạt động)
  • 10 GS/s (chia cho số kênh hoạt động ở chế độ HD)
  • Tốc độ bắt dạng sóng 4.500.000 wfm/s (chia cho số kênh hoạt động)
  • Độ phân giải dọc 12 bit tiêu chuẩn
  • Giao diện Máy chủ USB, Thiết bị USB, RJ-45, HDMI
  • Tùy chọn giải mã IIC, SPI, UART/RS232, CAN, LIN
  • Màn hình LCD LCD 15,6″ (1920×1080)
  • Mã đặt hàng : 1802.1008P45
