1. Đặc điểm và tính năng của Rohde & Schwarz BBA150
Bộ khuếch đại công suất thể rắn mạnh mẽ với tính khả dụng cao
Chuyên môn vượt trội trong phát triển bộ khuếch đại
Bộ khuếch đại băng thông rộng R&S®BBA150 bao phủ tổng cộng năm băng tần: 9 kHz đến 250 MHz, 4 kHz đến 400 MHz, 80 MHz đến 1 GHz, 0,69 GHz đến 3,2 GHz và 2,5 GHz đến 6 GHz. Chúng có thể được sử dụng để giải quyết nhiều ứng dụng khác nhau, bao gồm các tiêu chuẩn khác nhau cho phép đo EMS lên đến 6 GHz. Thiết kế nhỏ gọn và dạng mô-đun cho phép cấu hình băng tần đơn hoặc đa băng tần trong máy tính để bàn 4HU hoặc trong giá đỡ 19″ để có công suất cao.
Bộ khuếch đại băng thông rộng

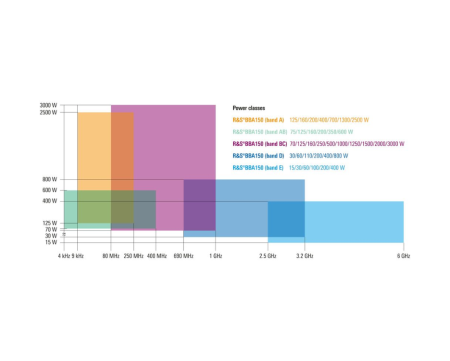

Rohde & Schwarz BBA150 là bộ khuếch đại vi sóng bán dẫn hiện đại bao gồm tổng cộng năm dải tần: 9 kHz – 250 MHz (A), 4 kHz – 400 MHz (AB), 80 MHz – 1 GHz (BC), 0,69 GHz – 3,2 GHz (D) và 2,5 GHz – 6 GHz (E) với các lớp công suất khác nhau từ 15 W đến 3000 W. Chúng có thể được mở rộng và nâng cấp linh hoạt về tần số và công suất. Điều này giúp đảm bảo khoản đầu tư của bạn và cung cấp sự linh hoạt để điều chỉnh hệ thống theo các yêu cầu mới trong tương lai.
Dung sai không khớp 100% – tin cậy với tính khả dụng cao
Bộ khuếch đại băng thông rộng Rohde & Schwarz BBA150 có khả năng chịu đựng cao đối với sự không khớp ở đầu ra rf và phù hợp cho các ứng dụng EMC với ăng-ten không khớp hoặc cho các phép đo DUT với trở kháng đầu vào lệch đáng kể so với 50 Ω. Chúng đủ chắc chắn để xử lý hiện tượng đoản mạch ở đầu RF hoặc đầu ra RF hở. Rohde & Schwarz BBA150 cung cấp công suất đầu ra định mức trong thời gian dài nhất có thể lên đến sự không khớp của VSWR 6:1.
Cấu hình linh hoạt

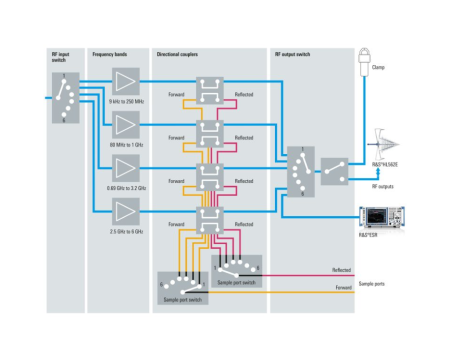

Thiết kế của Rohde & Schwarz BBA150 được tối ưu hóa để có tính linh hoạt tối đa trong một diện tích nhỏ. Thiết kế mô-đun nhỏ gọn của các tầng khuếch đại và các thành phần khác cho phép thiết lập các hệ thống tích hợp cao dựa trên các đơn vị giá đỡ 19″. Tần số và công suất của các đơn vị giá đỡ này có thể được cấu hình linh hoạt. Nhiều tùy chọn chuyển mạch cho phép bạn kết hợp và ghép các bộ khuếch đại riêng lẻ thành một hệ thống duy nhất với nhiều băng tần để có được cấu hình tốt nhất cho ứng dụng cụ thể.
Giao diện người dùng thân thiện – linh hoạt vận hành và quản lý

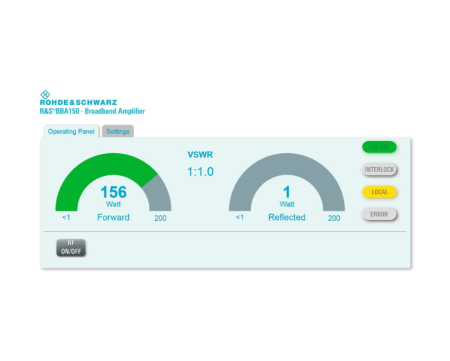

Rohde & Schwarz BBA150 được vận hành thông qua màn hình và các nút trên bảng điều khiển phía trước. Điều này lý tưởng để sử dụng trong phòng thí nghiệm và giúp dễ dàng thay đổi cài đặt. Ngoài ra, Rohde & Schwarz BBA150 có thể được vận hành thuận tiện thông qua giao diện người dùng đồ họa bằng máy tính. Giao diện người dùng đồ họa web tích hợp vào Rohde & Schwarz BBA150 được gọi lên thông qua LAN và trình duyệt web. Giao diện Ethernet tiêu chuẩn giúp có thể tự động hóa các chuỗi thử nghiệm bằng lệnh SCPI điều khiển từ xa.
2. Ứng dụng của Bộ khuếch đại băng thông Rohde & Schwarz BBA150
Trong môi trường công nghiệp, bộ khuếch đại băng thông rộng Rohde & Schwarz BBA150 phù hợp để phát triển và thử nghiệm xác nhận sản phẩm trong đảm bảo chất lượng và trong phát triển và sản xuất các thành phần.
