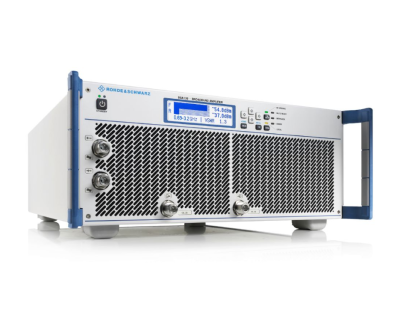

Bộ khuếch đại băng thông rộng Rohde & Schwarz BBA130 cung cấp công suất đầu ra RF từ 22 W đến 13000 W trên dải tần từ 80 MHz đến 6 GHz.
Mở rộng và nâng cấp linh hoạt về tần số và công suất
Bộ khuếch đại băng thông rộng Rohde & Schwarz BBA130 cung cấp công suất đầu ra RF từ 22W đến 13000W trên dải tần từ 80 MHz đến 6 GHz. Bộ khuếch đại mạnh mẽ này cung cấp các tùy chọn cài đặt linh hoạt để có thể tạo ra tín hiệu RF tối ưu cho ứng dụng cụ thể. Do đó, có thể điều chỉnh bias point cho các bóng bán dẫn giữa Class A và Class AB và thay đổi dung sai không khớp ở đầu ra để cung cấp nhiều công suất hơn trong quá trình vận hành. Bộ khuếch đại làm mát bằng không khí có thiết kế dạng mô-đun nhỏ gọn và phù hợp làm mẫu để bàn hoặc có thể lắp đặt trong giá đỡ. Khả năng nâng cấp về tần số và công suất của nó bảo vệ khoản đầu tư của khách hàng.
Khuếch đại băng thông dải rộng
Bộ khuếch đại băng thông rộng Rohde & Schwarz BBA130 là bộ khuếch đại vi sóng bán dẫn hiện đại bao gồm tổng cộng ba dải tần: 80 MHz – 1 GHz (BC), 0,69 GHz – 3,2 GHz (D) và 2,5 GHz – 6 GHz (E) với các lớp công suất khác nhau từ 22 W đến 13000 W. Chúng có thể được mở rộng và nâng cấp linh hoạt về tần số và công suất. Điều này giúp bảo vệ khoản đầu tư của khách hàng và cung cấp cho họ sự linh hoạt để điều chỉnh hệ thống theo các yêu cầu mới trong tương lai.
Bias point có thể tùy chỉnh
Với Rohde & Schwarz BBA130, bạn có thể thiết lập độ lệch của bóng bán dẫn thành Class A, Class AB hoặc bất kỳ mức nào ở giữa để thay đổi đặc tính của tín hiệu đầu ra. Bias point trong Class A cung cấp độ tuyến tính tuyệt vời với hiệu suất hài hòa tốt. Bias point trong Class AB cho phép tái tạo chính xác các tín hiệu xung cũng như cải thiện hiệu suất. Để tạo tín hiệu CW chuẩn cho thử nghiệm thiết bị, hãy vận hành Rohde & Schwarz BBA130 trong Class A. Để khuếch đại chính xác các tín hiệu xung, chọn bias point trong Class AB.
Công suất đầu ra cân bằng
Rohde & Schwarz BBA130 cho phép lựa chọn giữa công suất đầu ra tối đa khi có sự phù hợp trở kháng (VSWR tối đa xấp xỉ 2:1) thường xảy ra trong quá trình thử nghiệm thiết kế và xác nhận sản phẩm hoặc dung sai không phù hợp cao hơn với việc giảm công suất tiếp theo (bắt đầu ở khoảng VSWR 6:1) cho các ứng dụng EMC liên quan đến ăng-ten không phù hợp hoặc cho các phép đo DUT với trở kháng đầu vào lệch đáng kể so với 50 Ω. Nó phải tiếp tục tạo ra công suất đầu ra mong muốn trong thời gian dài nhất có thể.
Cấu hình linh hoạt

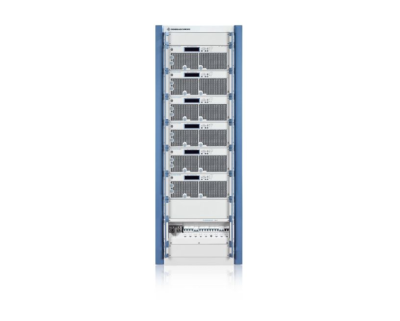

Thiết kế của Rohde & Schwarz BBA130 được tối ưu cho sự tính linh hoạt tối đa trong một diện tích nhỏ. Thiết kế mô-đun nhỏ gọn của các tầng khuếch đại và các thành phần khác cho phép thiết lập các hệ thống tích hợp cao dựa trên các đơn vị giá đỡ 19″. Tần số và công suất của các đơn vị giá đỡ này có thể được cấu hình linh hoạt. Nhiều tùy chọn chuyển mạch cho phép bạn kết hợp và ghép các bộ khuếch đại riêng lẻ thành một hệ thống duy nhất với nhiều băng tần để có được cấu hình tốt nhất cho ứng dụng cụ thể.
Giao diện người dùng hiện đại
Rohde & Schwarz BBA130 được vận hành thông qua màn hình và các nút trên bảng điều khiển phía trước. Điều này lý tưởng để sử dụng trong phòng thí nghiệm và giúp dễ dàng thay đổi cài đặt. Ngoài ra, Rohde & Schwarz BBA130 có thể được vận hành thuận tiện thông qua giao diện người dùng đồ họa bằng máy tính. Giao diện người dùng đồ họa web tích hợp vào Rohde & Schwarz BBA130 được gọi lên thông qua LAN và trình duyệt web. Giao diện Ethernet tiêu chuẩn giúp có thể tự động hóa các chuỗi thử nghiệm bằng lệnh SCPI điều khiển từ xa.
Sản phẩm được ứng dụng nhiều trong lĩnh vực sản xuất điện tử và vi mạch.
