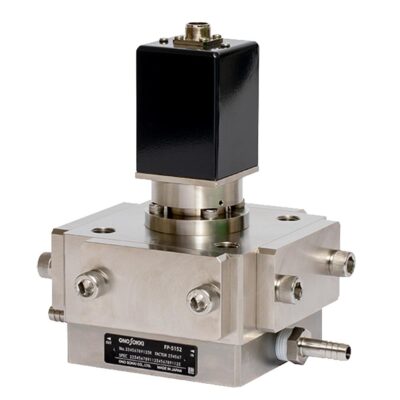

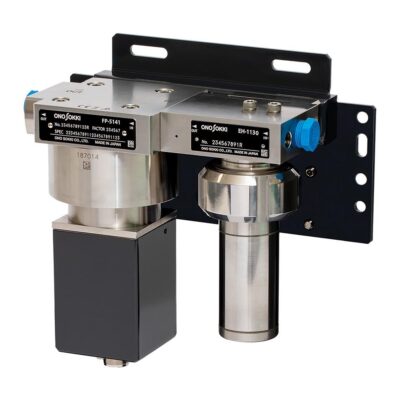

ONOSOKKI FP-5000 Thiết bị đo lưu lượng (Volumetric flow detector)

ONOSOKKI
Loại: Thiết bị đo lưu lượng
Hãng sản xuất: ONOSOKKI

Liên hệ

Đạt được phạm vi đo lưu lượng khối lượng chính xác và rộng từ tốc độ dòng chảy nhỏ đến lớn
Trong các đánh giá động cơ như thử nghiệm chế độ khí thải và thử nghiệm nhất thời để đánh giá hiệu suất, các phương pháp đánh giá đã chuyển từ thử nghiệm ở trạng thái ổn định sang thử nghiệm nhất thời.

Liên hệ
Tư vấn Zalo

1. Đặc điểm của Thiết bị đo lưu lượng ONOSOKKI FP-5000

  • Đạt được phạm vi đo lưu lượng khối lượng chính xác và rộng từ tốc độ dòng chảy nhỏ đến lớn
  • Trong các đánh giá động cơ như thử nghiệm chế độ khí thải và thử nghiệm nhất thời để đánh giá hiệu suất, các phương pháp đánh giá đã chuyển từ thử nghiệm ở trạng thái ổn định sang thử nghiệm nhất thời. Trong việc đánh giá mức tiêu hao nhiên liệu, yêu cầu đánh giá đặc tính tiêu hao nhiên liệu trong thời gian quá độ cũng như tổng mức tiêu hao nhiên liệu cho từng phương thức ngày càng tăng. Dòng FP-5000 đã đạt được độ phân giải xung cao và phạm vi đo rộng. Thiết bị cho phép phát hiện những thay đổi về tốc độ dòng chảy một cách hiệu quả và phản hồi nhanh, đồng thời đo tốc độ dòng chảy lớn. FP-5000 có thể được sử dụng khi tốc độ dòng chảy tăng lên, chẳng hạn như khi đo nhiên liệu cồn.
  • Trong việc đánh giá mức tiêu hao nhiên liệu, yêu cầu đánh giá đặc tính tiêu hao nhiên liệu trong thời gian quá độ cũng như tổng mức tiêu hao nhiên liệu cho từng phương thức ngày càng tăng. Dòng FP-5000 đã đạt được độ phân giải xung cao và phạm vi đo rộng. Thiết bị cho phép phát hiện những thay đổi về tốc độ dòng chảy một cách hiệu quả và phản hồi nhanh, đồng thời đo tốc độ dòng chảy lớn. FP-5000 có thể được sử dụng khi tốc độ dòng chảy tăng lên, chẳng hạn như khi đo nhiên liệu cồn.

2. Tính năng của Thiết bị đo lưu lượng ONOSOKKI FP-5000

  • Đo lường ngay cả những thay đổi nhỏ trong tốc độ dòng chảy
  • Dòng máy dò rộng hỗ trợ tốc độ dòng chảy từ nhỏ đến lớn
  • Thiết kế nhỏ gọn và tiết kiệm không gian
  • Áp dụng cho nhiên liệu hỗn hợp cồn theo tiêu chuẩn

Series

FP-5130 series

FP-5140 series

FP-5150 series

Usable liquid

Gasoline, light oil, kerosene, alcohol, biofuel and general petroleum-based hydraulic oi (*1)

Measurement range

Flow rate

FP-5131/5132 : 0.05 to 60 L/h
FP-5133/5134 : 0.05 to 108 L/h
（*2）

FP-5141/5142 : 0.3 to 300 L/h
FP-5143/5144 : 0.3 to 600 L/h

FP-5151/5152 : 1 to 1440 L/h

Accuracy

Flow rate

Within ±0.0009 L/h
（0.05 to 0.18 L/h ）
Within ±0. 5 % of reading
(0.18 to 108 L/h）

Within ±0.2% of reading

Within ±0. 5 % of reading

Pressure loss

8 kPa or less
（at 40  L/h <gasoline>）

2 kPa or less
（at 60 L/h <gasoline>）

7.5 kPa or less
（at 500  L/h <light oil>）

Operating temperature

liquid

0 to +65 °C

0 to +65 °C

0 to +65 °C

ambient

0 to +65 °C

0 to +65 °C

0 to +65 °C

Inlet/ outlet port

Size

IN: Rc3/8 (*3)
OUT: Rc3/8 (*3)

IN: Rc3/8 (*3)
OUT: Rc3/8(*3)

IN: Rc1/2
OUT: Rc1/2

Maximum operating pressure

1 MPa

1 MPa

3.4 Mpa

Temperature/ pressure sensor unit

EH-0830

EH-0830

EH-0850

Measurement range

Temperature

0 to +100 °C

0 to +100 °C

0 to +100 °C

Pressure

0 to 1 MPa

0 to 1 MPa

0 to 1 MPa

Accuracy

Temperature

PT100 Ω A class

PT100 Ω A class

PT100 Ω A class

Pressure

±0.25 % F.S

±0.25 % F.S

±0.25 % F.S

Weight

Approx. 3.5 kg

Approx. 5.0 kg

Approx. 13.5 kg

Accessary

Instruction manual, line filter(EH-1130 or EH-1150), mounting bracket (Appropriate stand bracket for FP-5130/5140 series is supplied according to the selection of options.)

Cable

Optional: FP-0015(5m), FP-0016(10m), FP-0017(20m)

Applicable flow meter

Digital flow meters:
FM-2500A/ DF-0400A (*not applicable to FP-5132, 5134, 5142, 5144 and 5152)
DF-2200(*not applicable to FP-5132, 5134, 5142, 5144, 5151 and 5152)
FM-3100/ FM-0311A

Filter/ Element

Alcohol applicable

Filter

EH-1130

EH-1130

EH-1150

Element

EH-0031A

EH-0031

EH-0051A
