ONOSOKKI FP-4135 Thiết bị đo lưu lượng (On-board volumetric flow detector)

ONOSOKKI
Loại: Thiết bị đo lưu lượng
Hãng sản xuất: ONOSOKKI

Liên hệ

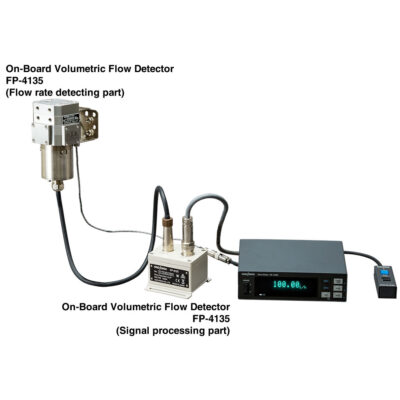

Máy đo lưu lượng FP-4135 là máy dò lưu lượng dịch chuyển dương có độ chính xác cao để đo tốc độ dòng nhiên liệu của chất lỏng như xăng, dầu nhẹ và dầu hỏa kết hợp với Máy đo lưu lượng trên bo mạch Ono Sokki DF-2200 hoặc Thiết bị đo lưu lượng điện tử dòng FM.

Liên hệ

1. Đặc điểm của Thiết bị đo lưu lượng ONOSOKKI FP-4135

Máy đo lưu lượng thể tích trên bo mạch FP-4135 là máy dò lưu lượng dịch chuyển dương có độ chính xác cao để đo tốc độ dòng nhiên liệu của chất lỏng như xăng, dầu nhẹ và dầu hỏa kết hợp với Máy đo lưu lượng trên bo mạch Ono Sokki DF-2200 hoặc Đồng hồ đo lưu lượng kỹ thuật số dòng FM.
Vì phạm vi tốc độ dòng chảy rộng từ 0,1 đến 200 L/h (tỷ lệ phạm vi đo 2000: 1), nên nó có thể đo từ tốc độ dòng chảy rất thấp ở trạng thái chạy không tải đến tốc độ dòng chảy lớn ở trạng thái tải cao khi nhiên liệu có nhiệt trị thấp như cồn được sử dụng.
Ngoài ra, do bộ phận phát hiện dòng chảy nhỏ gọn và phạm vi nhiệt độ hoạt động là -30 đến +100°C nên nó có thể được lắp đặt bên trong phòng máy để đo hiệu suất nhiên liệu thực tế khi lái xe.

2. Tính năng của Thiết bị đo lưu lượng ONOSOKKI FP-4135

· Cải thiện khả năng chống rung và chống chịu môi trường
· Bộ lọc siêu nhỏ gọn, tích hợp cảm biến nhiệt độ
· Kết nối một chạm với khớp SAE (tùy chọn)
· Dải đo rộng, tổn thất áp suất thấp, hỗ trợ cồn theo tiêu chuẩn 2. Ứng dụng của Thiết bị đo lưu lượng ONOSOKKI FP-4135

Measurable liquid

Gasoline, light oil, kerosene, class-A heavy oil, engine oil, petroleum-based general hydraulic oil, methanol, ethanol, mixture of alcohol and gasoline, and brake oil
*Please note that the detector might not be used in the depositing condition.
*Alcohol is measurable as standard.

Measurement range

Flow rate

0.1 to 200 L/h

Temperature

-30 to 100 °C

Accuracy

Flow rate

within ± 0.2 % of reading(measurement condition: 20 °C, 50% RH, Cleansol HS)

Temperature

Class A

Pressure loss

4 kPa or less at 60 L/h (gasoline)

Operating temperature range

Flow detecting part:-30 to 100 °C (environment temperature, liquid temperature, with no condensation)
Signal processing part:-30 to 70 °C (environment temperature)

Inlet/Outlet port

Rc1/4

Operating maximum pressure

8 Mpa

Vibration resistance (conducted)

Acceleration rms value: 27.3 m/s2
10 to 1000 Hz random vibration
1 hour for each direction of each 3 axis

Weight

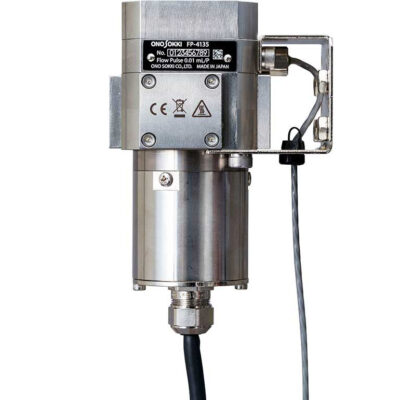

Flow detecting part: approx.2.0 kg

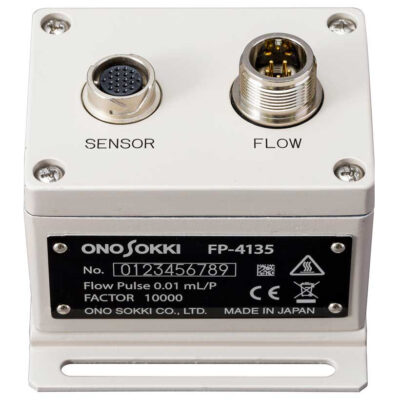

Signal processing part: approx.0.4 kg

Power source

Power is supplied from the DF-2200 On-Board Flow Meter or the FM Series Digital Flow Meter

Accessory

Instruction manual

Applicable cable

Option: FP-0015(5m), FP-0016(10m), FP-0017(20m)

Applicable detector/flow meter

DF-2200 On-Board Flow Meter
FM-3100 Digital Flow Meter+ FP-0311 measurement module for FP series
FM-2500A Digital Flow Meter + DF-0400A measurement module for FP series
FM-1500 Digital Flow Meter + DF-0400A measurement module for FP series
