ONOSOKKI DF-2200 Thiết bị đo lưu lượng (On-board flow meter)

ONOSOKKI
Loại: Thiết bị đo lưu lượng
Hãng sản xuất: ONOSOKKI

Liên hệ

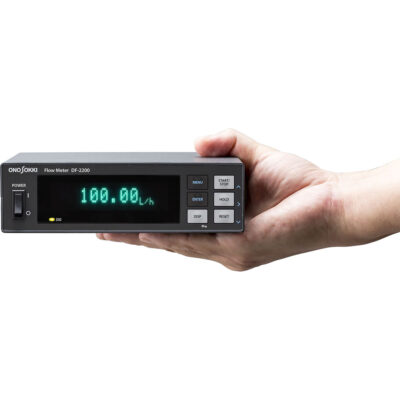

Máy đo lưu lượng trên bo mạch DF-2200 là máy đo lưu lượng nhiên liệu nhỏ gọn được phát triển cho Máy dò lưu lượng thể tích FP series.

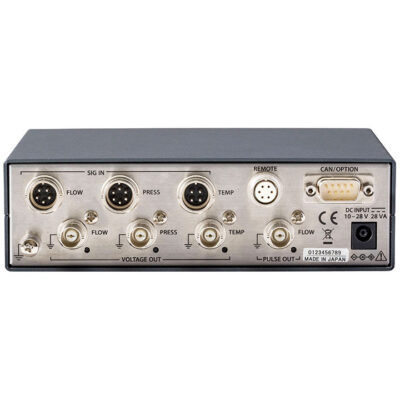

Thân máy nhỏ gọn được trang bị các chức năng như đo tốc độ dòng chảy/nhiệt độ/áp suất và giao tiếp CAN cần thiết để đo mức tiêu thụ nhiên liệu.

Liên hệ

1. Đặc điểm của Thiết bị đo lưu lượng ONOSOKKI DF-2200

Với kích thước tương đương với Máy đo tốc độ vòng quay CT-6700, nó có thể được sử dụng bằng cách xếp chồng hai thiết bị trong một không gian hạn chế. Ngoài nguồn điện 12-24VDC, bộ chuyển đổi AC còn có sẵn dưới dạng tùy chọn, đủ để không chỉ đo lường trên tàu mà còn đánh giá băng ghế động cơ.

· Thiết kế nhỏ gọn và tiết kiệm không gian
· Đầu ra CAN được cài đặt theo tiêu chuẩn
· Chức năng đo lường đầy đủ
· Phạm vi đầu vào nguồn rộng hơn từ 10 đến 28 VDC

Measurable liquid

Gasoline, light oil, kerosene, class-A heavy oil, engine oil, petroleum-based general hydraulic oil, methanol, ethanol, mixture of alcohol and gasoline, and brake oil
*Please note that the detector might not be used in the depositing condition.
*Alcohol is measurable as standard.

Measurement range

Flow rate

0.1 to 200 L/h

Temperature

-30 to 100 °C

Accuracy

Flow rate

within ± 0.2 % of reading(measurement condition: 20 °C, 50% RH, Cleansol HS)

Temperature

Class A

Pressure loss

4 kPa or less at 60 L/h (gasoline)

Operating temperature range

Flow detecting part:-30 to 100 °C (environment temperature, liquid temperature, with no condensation)
Signal processing part:-30 to 70 °C (environment temperature)

Inlet/Outlet port

Rc1/4

Operating maximum pressure

8 Mpa

Vibration resistance (conducted)

Acceleration rms value: 27.3 m/s2
10 to 1000 Hz random vibration
1 hour for each direction of each 3 axis

Weight

Flow detecting part: approx.2.0 kg
Signal processing part: approx.0.4 kg

Power source

Power is supplied from the DF-2200 On-Board Flow Meter or the FM Series Digital Flow Meter

Accessory

Instruction manual

Applicable cable

Option: FP-0015(5m), FP-0016(10m), FP-0017(20m)

Applicable detector/flow meter

DF-2200 On-Board Flow Meter
FM-3100 Digital Flow Meter+ FP-0311 measurement module for FP series
FM-2500A Digital Flow Meter + DF-0400A measurement module for FP series
FM-1500 Digital Flow Meter + DF-0400A measurement module for FP series
