NOISEKEN EPS-02Ev3 Hệ thống hiển thị trường điện từ

NOISEKEN
Loại: Thiết bị đo phát thải
Hãng sản xuất: NOISEKEN

Liên hệ

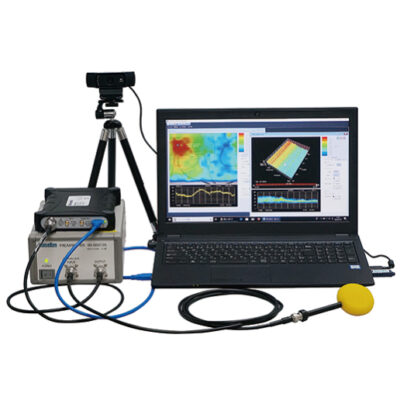

Thiết bị EPS-02Ev3 (phiên bản nhỏ và chi phí thấp) RSA306B có thể được sử dụng làm tiêu chuẩn cho EPS-02EV3.

Liên hệ

1. Tính năng của hệ thống hiển thị trường điện từ NOISEKEN EPS-02Ev3

Chỉ báo ba chiều (Thời gian, Tần số, Biên độ)

Đơn giản hóa việc gỡ lỗi EMC/EMI EPS là công cụ gỡ lỗi EMC/EMI cho phép các nhà thiết kế nhanh chóng thực hiện đo lường trước, xác định điểm lỗi và xác nhận hiệu quả cải thiện trong quy trình đo lường đối phó EMC/EMI của thiết kế sản phẩm.

Làm thế nào nó hoạt động? Phần mềm phát hiện vị trí của đầu dò bằng cách phân biệt màu sắc thông qua cảm biến hình ảnh của camera*, tần số tín hiệu đo được phân tích theo thời gian thực, hiển thị bản đồ nhiệt bằng cách chồng cường độ trường điện từ và hình ảnh thực của các vật thể được đo.

  • Công cụ chẩn đoán thời gian thực hỗ trợ gỡ lỗi EMC/EMI.
  • Hình dung nhanh các vấn đề EMC/EMI.
  • Cho phép dễ dàng so sánh các biện pháp đối phó trước và sau.
  • Có khả năng đo từ toàn bộ sản phẩm đến các thành phần đơn lẻ.
  • Chức năng biên tập hệ số giúp hiệu chỉnh các đặc tính của ăng-ten, suy hao cáp và bộ tiền khuếch đại.
  • Thiết kế nhỏ gọn thân thiện với người dùng.
  • Chấp nhận được quang phổ và đầu dò do khách hàng cung cấp (Vui lòng tham khảo)

Noiseken EPS-02Ev3 image recognition

2. Ứng dụng của hệ thống hiển thị trường điện từ NOISEKEN EPS-02Ev3

  • Hiển thị trực quan:
  • Hệ thống giúp trực quan hóa các trường điện từ 3 chiều (theo thời gian, tần số và biên độ) một cách đơn giản và dễ hiểu.
  • Gỡ lỗi EMC/EMI: +EPS-02Ev3 là công cụ hiệu quả để xác định nguồn gây nhiễu điện từ (EMI) và nhiễu điện từ (EMC) trong các thiết bị điện tử.
  • Phân tích cường độ trường: +Hệ thống tạo bản đồ phân bố cường độ trường điện từ, giúp người dùng đánh giá mức độ ảnh hưởng của trường điện từ.
  • Hiệu chỉnh kết quả: +EPS-02Ev3 cho phép hiệu chỉnh kết quả đo bằng trình chỉnh sửa hệ số tích hợp, đảm bảo tính chính xác cao.
  • Tính di động: + Hệ thống nhỏ gọn và nhẹ, thuận tiện cho việc đo lường tại hiện trường. Ứng dụng:
  • Thiết kế PCB
  • Kiểm tra EMC/EMI
  • Khảo sát môi trường
  • Nghiên cứu khoa học



Dải tần số Phụ thuộc vào thông số kỹ thuật của đầu dò trường điện từ, bộ tiền khuếch đại và máy phân tích phổ
Đơn vị đo dBμVdBm
Phương pháp ghi dữ liệu ĐơnChạy tự doGiữ tối đaDữ liệu đỉnh cao nhất*
Chức năng phụ trợLưu / tải / xuất / nhập nhận xét / tải lại yếu tố / chụp lại hình ảnh camera / đảo ngược hình ảnh camera lên xuống và trái phải / hiển thị bóng ma của hình ảnh camera / thu nhỏ-phóng to màn hình
Hệ điều hành tương thích Microsoft® Windows® 10 / 11(Phiên bản tiếng Anh hoặc tiếng Nhật)

*Dữ liệu đỉnh tối đa: Hiển thị dữ liệu vết có giá trị đỉnh lớn nhất từ dữ liệu vết được đo tại mỗi điểm đo.
