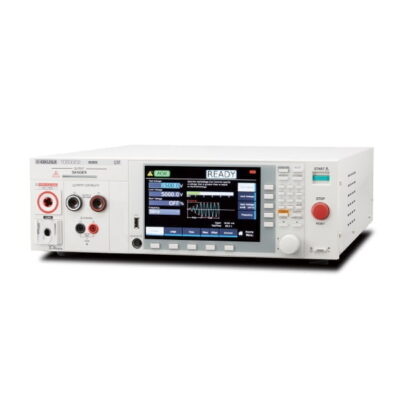

KIKUSUI TOS9302 Thiết bị kiểm tra điện áp chịu đựng (AC/DC Hipot tester)

KIKUSUI
Loại: Thiết bị kiểm tra điện áp chịu đựng
Hãng sản xuất: KIKUSUI

Liên hệ

TOS9302 là hiết bị kiểm tra điện áp chịu đựng và điện trở nối đất – một máy phân tích đa phân tích thử nghiệm tiêu chuẩn an toàn điện có thể thực hiện một số loại thử nghiệm an toàn trên các thiết bị điện tử và linh kiện điện tử.

Liên hệ

1. Đặc điểm của thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS9302

Dòng TOS9300 là một máy phân tích đa phân tích thử nghiệm tiêu chuẩn an toàn điện có thể thực hiện một số loại thử nghiệm an toàn trên các thiết bị điện tử và linh kiện điện tử. Các loại thử nghiệm an toàn bao gồm kiểm tra điện áp chịu đựng, kiểm tra điện trở cách điện, kiểm tra tính liên tục của đất, kiểm tra dòng rò (kiểm tra dòng tiếp xúc, kiểm tra dòng điện dẫn bảo vệ, kiểm tra dòng rò rỉ bệnh nhân) và kiểm tra phóng điện một phần. Vì mô hình được cấu hình theo sự kết hợp của các thử nghiệm cần thiết, có thể đáp ứng các thử nghiệm an toàn khác nhau mà không lãng phí với một đơn vị. Nó phù hợp cho thiết bị R &D, thiết bị kiểm tra và chứng nhận đảm bảo chất lượng, thiết bị kiểm tra và thiết bị dây chuyền sản xuất.

Đặc tính nổi bật, tính năng:

  • Kiểm tra điện áp chịu đựng AC Điện áp áp dụng tối đa: 5kV/100mA (500VA)

  • Phạm vi đo kiểm tra tính liên tục của trái đất: 0,001Ω ~ 0,600Ω (3,0A ~ 42,0A)

  • Bộ khuếch đại mới được phát triển cho phép kiểm tra tính liên tục nối đất của cả AC và DC lên đến 40A

  • Độ nhạy phát hiện sự cố điện môi có thể được đặt

  • Chức năng kiểm tra điện áp chịu được AC5kV/100mA, DC7.2kV/100W

  • Thiết bị tiêu chuẩn LAN/USB/RS232C

  • Thông qua màn hình tinh thể lỏng màu có khả năng hiển thị cao, hiển thị các giá trị đo được và tổng quan tiêu chuẩn cho mỗi lần kiểm tra.

2. Ứng dụng của thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS9302

Kiểm tra tiêu chuẩn an toàn điện cho thiết bị trên ô tô Kiểm tra khả năng chịu điện áp và điện trở cách điện của mô-đun PV (pin mặt trời)

1. Kiểm tra điện áp chịu đựng AC

Dải điện áp đầu ra: 0.05 kV ~ 5.00 kV; 1V; ±(1.2 % cài đặt + 20 V) (không tải)

Tải định mức tối đa: 500 VA(5 kV / 100 mA)

Dòng định mức tối đa: 100 mA (khi điện áp là 0.2 kV trở lên)

Biến áp định mức: 500 VA

Dạng sóng điện áp đầu ra: Sine

- Đo: V, A

- Chức năng khác: Judgment, Timer

2. Kiểm tra nối đất

Current setting range: 3.0 A ~ 42.0 A AC/DC; 0.1 A; ±(1 % cài đặt + 0.4 A)

Đầu ra định mức tối đa AC: 220 VA

Đầu ra định mức tối đa DC: 220 W

Đo: A, V, R

Chức năng khác: Judgment, Timer

3. Thông số chung

Giao diện: REMOTE, SIGNAL I/O, SCANNER, USB, điều khiển từ xa

Nguồn: Dải điện áp danh định (dải điện áp cho phép): 100 Vac ~ 120 V, 200 V ~ 240 V (90 Vac ~ 132 V, 170 V ~ 250 V)

Công suất tiêu thụ:

  • Không tải(trạng thái READY): 100 VA trở xuống
  • Tải định mức: 800 VA max.

Tần số: 47 Hz ~ 63 Hz
