KEYSIGHT WJ5000A Nền tảng phân tích không dây

KEYSIGHT
Loại: Máy phân tích tín hiệu
Hãng sản xuất: KEYSIGHT

Liên hệ

WJ5000A WaveJudge Wireless Analyzer Platform là một nền tảng phân tích không dây tiên tiến của Keysight, thiết kế để hỗ trợ các kỹ sư trong việc phát triển, kiểm tra và xác thực các giao thức và hiệu suất của thiết bị không dây. WaveJudge cung cấp khả năng phân tích chi tiết tín hiệu không dây, giúp phát hiện và khắc phục sự cố nhanh chóng và hiệu quả.

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của nền tảng phân tích không dây KEYSIGHT WJ5000A

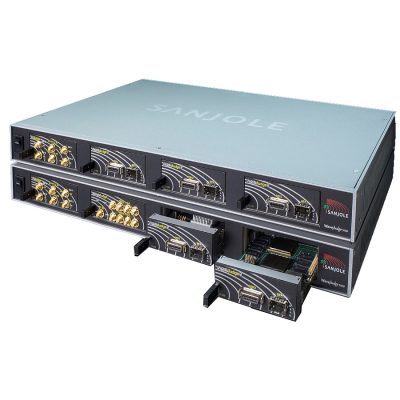

WJ5000A WaveJudge 5000 là một nền tảng thử nghiệm mô-đun và có thể mở rộng, cung cấp khả năng chụp và xử lý cho Bộ công cụ phân tích không dây SJ001A WaveJudge.

Tính năng:

  • Kiến trúc có thể mở rộng cho phép lên đến 256 mô-đun
  • Tính linh hoạt của các mô-đun bao gồm RF, Synth, DSP và bộ nhớ SSD
  • Hỗ trợ băng thông rộng RF 380 MHz lên đến 11,4 GHz lên đến 800 MHz BW
  • mô-đun mmWave để chuyển đổi tần số FR2 (lên đến 42,5 GHz)
  • Dải động rộng hỗ trợ sử dụng trong phòng thí nghiệm và tại hiện trường
  • Các cổng RF mạch lạc lên đến 16 cổng mỗi bộ
  • Hỗ trợ cho tất cả các chế độ truyền lên đến 8 lớp
  • Hỗ trợ CA (×8) với các kênh lên đến 800 MHz
  • Phân tích phát trực tuyến theo thời gian thực của UE không giới hạn trong bất kỳ khoảng thời gian nào
  • Lưu trữ IQ trong SSD có thể mở rộng trong vài phút hoặc vài giờ
  • Tiếng ồn pha gần tốt nhất trong lớp

2. Ứng dụng của nền tảng phân tích không dây KEYSIGHT WJ5000A

Thiết kế và kiểm tra mạch điện tử:

  • Viễn thông và mạng
  • Điện tử tiêu dùng
  • Ô tô và động cơ
  • Nghiên cứu và giáo dục
  • Dải tần số: Hỗ trợ nhiều băng tần, bao gồm cả dải tần số rộng cho các giao thức không dây.
  • Phân tích giao thức: Có khả năng phân tích nhiều giao thức không dây như LTE, 5G, Wi-Fi, và nhiều hơn nữa.
  • Độ phân giải cao: Đảm bảo độ chính xác cao trong việc ghi nhận và phân tích tín hiệu.
  • Tính năng ghi và phát lại: Cho phép ghi lại các phiên liên lạc không dây và phát lại để phân tích chi tiết.
  • Đa kênh: Hỗ trợ phân tích nhiều kênh đồng thời, giúp tối ưu hóa quy trình kiểm tra và phát triển.

Ứng dụng:

  • Nghiên cứu và phát triển: Sử dụng trong các phòng thí nghiệm để phát triển và kiểm tra các thiết bị và hệ thống không dây.
  • Kiểm tra hiệu năng: Đo lường và đánh giá hiệu suất của các giao thức không dây trong môi trường thực tế.
  • Giải pháp đo lường toàn diện: Cung cấp các công cụ phân tích toàn diện để hiểu rõ hơn về hành vi và hiệu suất của hệ thống không dây.

Lợi ích:

  • Độ chính xác cao: Đảm bảo các phép đo và phân tích tín hiệu chính xác.
  • Linh hoạt: Phù hợp với nhiều ứng dụng và giao thức không dây khác nhau.
  • Tích hợp mạnh mẽ: Dễ dàng tích hợp vào các quy trình kiểm tra và phát triển hiện có.
