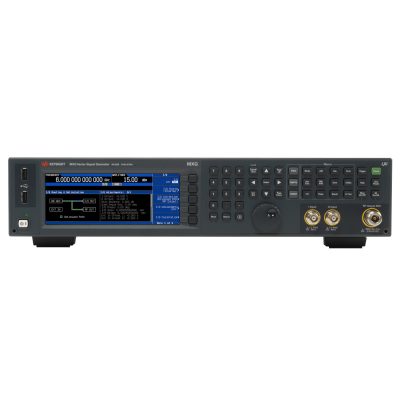

MXG X-Series RF Analog Signal Generator là một thiết bị phát tín hiệu analog RF 9 kHz đến 6 GHz của Keysight:

  • N5181B MXG X-Series RF là thiết bị phát tín hiệu analog RF
  • N5182B MXG X-Series RF là thiết bị phát tín hiệu vector RF
Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của máy phát tín hiệu vector RF KEYSIGHT MXG X-Series

N5182B MXG X-Series RF vector hiệu suất cao máy phát tín hiệu được tinh chỉnh để trở thành “máy phát vàng” của bạn trong R &D với vùng phủ sóng tần số 9 kHz đến 6 GHz. Mô phỏng tín hiệu trong thế giới thực với khả năng thời gian thực với phần mềm Signal Studio.

Tính năng:

  • Thực hiện kiểm tra máy thu nâng cao tương thích với các tiêu chuẩn mới nhất bằng phần mềm MXG hoặc EXG và Signal Studio: xác định các thông số tín hiệu, chuyển chúng đến thiết bị và sử dụng điều khiển vòng kín hoặc tương tác trong quá trình tạo tín hiệu.
  • Đưa thiết kế của bạn đến giới hạn của chúng với hiệu suất phần cứng vượt trội, bao gồm nhiễu pha chưa từng có và các đặc tính giả mạo.
  • Thúc đẩy bộ khuếch đại công suất và mô tả hành vi phi tuyến với tỷ lệ công suất kênh liền kề (ACPR) và công suất đầu ra hàng đầu trong ngành.
  • Thử nghiệm các thiết bị băng thông rộng với băng thông RF 160 MHz cân bằng tại nhà máy.
  • Giảm thời gian dành cho việc tạo tín hiệu với phần mềm tạo tín hiệu PathWave, bao gồm LTE, WLAN và GNSS.
  • Giảm chi phí sở hữu của bạn với chu kỳ cal 3 năm và các giải pháp toàn diện để tự bảo trì.

2. Ứng dụng của máy phát tín hiệu vector RF KEYSIGHT MXG X-Series

Thiết bị này cung cấp tín hiệu RF với độ chính xác cao và độ ổn định vượt trội, phù hợp cho các ứng dụng phát triển, kiểm tra và đánh giá thiết bị không dây, radar, và hệ thống truyền thông, được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng nghiên cứu & phát triển (R&D) và kiểm tra sản phẩm trong môi trường công nghiệp điện tử hiện đại.

Thông số kỹ thuật chính:

  • Dải tần số: 9 kHz đến 6 GHz
  • Nhiễu pha ở độ lệch 1 GHz, 20 kHz: –146 dBc/Hz
  • Giả ở 1 GHz (không sóng hài): –96 dBc
  • Công suất đầu ra ở 1 GHz: +27 dBm
  • ACPR (vector) W-CDMA 64 DPCH: –73 dBc
  • EVM (vector) 802.11ac / LTE: 0,4 phần trăm
  • Băng thông (vector): 160 MHz
  • Bộ nhớ dạng sóng tùy ý (vector): 1024 MSa

Phụ kiện:

standard phase noise

standard output power, +18 dBm

electronic attenuator

CW signal generation

vector (I/Q) modulator

50-W reverse power protection

country-specific power cord

documentation set (CD-ROM)

OPTIONS :

Frequency Range

N5182B-503Frequency range, 9 kHz to 3 GHz

N5182B-506Frequency range, 9 kHz to 6 GHz

Connector Configuration

N5182B-1EMMove all connectors to rear panel

General Performance Features

N5182B-UNZFast frequency switching

N5182B-UNXLow phase noise

N5182B-UNYEnhanced low phase noise

N5182B-1EAHigh output power

N5182B-1EQLow specified power (less than -110 dBm)

N5182B-1ERFlexible reference input (1-50 MHz)

N5182B-099Expanded license key upgradability

Vector System Features

N5182B-UNVEnhanced dynamic range

N5182B-657Upgrade baseband generator to 160 MHz RF bandwidth

N5182B-656ARB baseband generator (80 MHz RF bandwidth, 32 MSa)

N5182B-1ELDifferential I/Q outputs

N5182B-023Upgrade baseband generator memory from 32 Msa to 1 Gsa

N5182B-022Upgrade baseband generator memory from 32 Msa to 512 Msa

N5182B-660Upgrade baseband generator with real-time capability

Analog Modulation

N5182B-303Multifunction generator

N5182B-UNTAM, FM, phase modulation

N5182B-UNWNarrow pulse modulation

Vector Firmware Applications

N5182B-004Digital input connectivity with the N5102A

N5182B-003Digital output connectivity with the N5102A

Additional Features

N5182B-006Instrument security and removable memory card

N5182B-009Internal solid state memory

N5182B-012LO in/out for phase coherency

N5182B-FRQFrequency extender connectivity

N5182B-SD0No internal non-volatile memory/solid state drive

Calibration Documentation

N5182B-UK6Commercial calibration certificate with test data

N5182B-A6JANSI Z540-1-1994 Calibration

N5182B-AMGCalibration + Uncertainties + Guardbanding (Accredited)

Waveform 5-pack Licenses

N5182B-229Waveform license 5-pack9

N5182B-228Waveform license 5-pack8

N5182B-227Waveform license 5-pack7

N5182B-226Waveform license 5-pack6

N5182B-225Waveform license 5-pack5

N5182B-224Waveform license 5-pack4

N5182B-223Waveform license 5-pack3

N5182B-222Waveform license 5-pack2

N5182B-221Waveform license 5-pack1

Waveform 50-pack Licenses

N5182B-259Waveform license 50-pack10

N5182B-258Waveform license 50-pack9

N5182B-257Waveform license 50-pack8

N5182B-256Waveform license 50-pack7

N5182B-255Waveform license 50-pack6

N5182B-254Waveform license 50-pack5

N5182B-253Waveform license 50-pack4

N5182B-252Waveform license 50-pack3

N5182B-251Waveform license 50-pack2

N5182B-250Waveform license 50-pack1

Accessories

N5182B-AXTHard transit case

U2051XAUSB Wide Dynamic Range Average Power Sensor 10MHz – 6GHz

N5182B-CVRFront panel cover

Signal Creation Software

N6171AMATLAB Software

N7620BSignal Studio for Pulse Building

N7621BSignal Studio for Multitone Distortion

Software with Subscription

N7624EMBCSignal Studio for LTE/LTE-Advanced/LTE-A Pro FDD, waveform playback

N7600EMBCSignal Studio for W-CDMA/HSPA+, waveform playback

N7601EMBCSignal Studio for cdma2000/1xEV-DO, waveform playback

N7602EMBCSignal Studio for GSM/EDGE/Evo, waveform playback

N7605EMBCSignal Studio for Real-time Fading, waveform playback

N7606EMBCSignal Studio for Bluetooth, waveform playback

N7607EMBCSignal Studio for DFS and DAA Profiles, waveform playback

N7608EMBCSignal Studio Pro for Custom Modulation, waveform playback

N7609EMBCSignal Studio for Global Navigation Satellite System (GNSS), waveform playback

N7610EMBCSignal Studio for IoT, waveform playback

N7611EMBCSignal Studio for broadcast radio, waveform playback

N7612EMBCSignal Studio for TD-SCDMA/HSPA, waveform playback

N7614EMBCSignal Studio for power amplifier test, waveform playback

N7615EMBCSignal Studio for mobile WiMAX, waveform playback

N7617EMBCSignal Studio for WLAN 802.11, waveform playback

N7623EMBCSignal Studio for digital video, waveform playback

N7625EMBCSignal Studio for LTE/LTE-Advanced TDD, waveform playback

N7631EMBCSignal Studio Pro for 5G NR, waveform playback

N7640EMBCSignal Studio for LMR, waveform playback

N7632EMBCPathWave Signal Generation for NR V2X, waveform playback

N5180320BPulse train generator

N5180302BAvionics VOR/ILS

N7689EM1CPathWave Signal Generation 5G and 4G Waveform Playback Bundle

N7689EM2CPathWave Signal Generation Wireless Connectivity Waveform Playback Bundle

N5180403BCalibrated AWGN

N7689EM4CPathWave Signal Generation 2G and 3G Waveform Playback Bundle

N5180430BMulti-tone and 2-tone

N5180431BCustom digital modulation

N5180432BPhase noise impairment

N5180UN7BInternal BER Analyzer

N7626EMBCSignal Studio for LTE V2X, waveform playback

Bundle Adjustment Option

N5182B-010Good Value Bundle Discount: Includes Options 503 or 506, 656, 099, UNT, 221

N5182B-020Better Value Bundle Discount: Includes Options 503 or 506, 656, 657, 099, 1EA, UNT, 221, 022

N5182B-030Best Value Bundle Discount: Includes Options 506, 656, 657, 099, 1EA, UNT, 221, 023, FRQ, UNV
