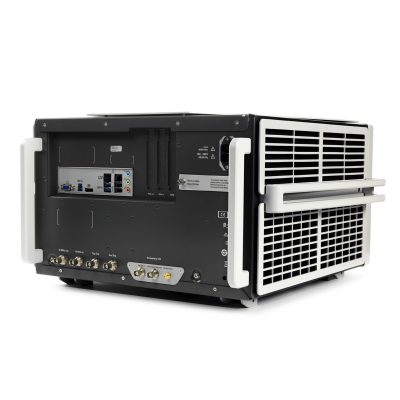

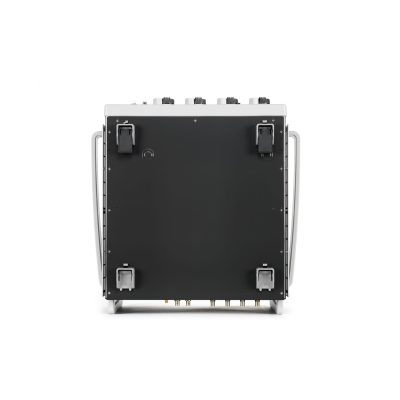

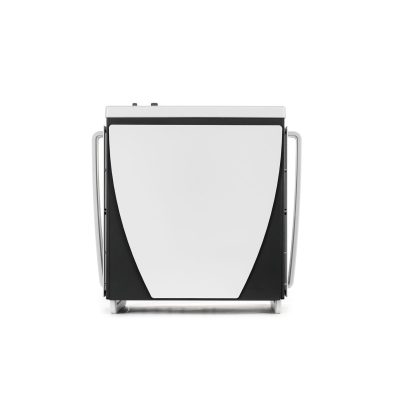

1. Đặc điểm của máy hiện sóng tín hiệu hỗn hợp KEYSIGHT Infiniium MSOV-series
Đặc điểm nổi bật :
Máy hiện sóng Infiniium V-Series kết hợp công nghệ tiên tiến được thiết kế để cung cấp các phép đo vượt trội.
Tính năng :
Băng thông tương tự 8 GHz (có thể nâng cấp)
4 analog cộng với 16 kênh kỹ thuật số
Ghi lại dấu vết tín hiệu dài hơn với tốc độ lấy mẫu lên đến 80 GSa/s và bộ nhớ thu nhận 2 Gpts
Tiếng ồn thấp (1,04 mVrms ở 50 mV / div) và sàn đo jitter (100 fs)
Xem độ chính xác đo tốt hơn với các giá trị ENOB vượt quá 5,5 và SFDR vượt quá 50 dBC
Truy cập phạm vi rộng nhất của các công cụ jitter, kích hoạt, phân tích và giao thức (có PrecisionProbe)
OPTIONS
Additional Memory
- DSOV000-100 Includes 100 Mpts/CH Memory
- DSOV000-200 Includes 200 Mpts/CH Memory
- DSOV000-500 Includes 500 Mpts/CH Memory
- DSOV000-01G Includes 1 Gpts/CH Memory
- DSOV000-02G Includes 2 Gpts/CH Memory
Data Storage
- DSOV000-800 Standard Removable SSD drive for V-Series – 500 GB
- DSOV000-801 Upgrade – Removable SSD drive for V-Series – 1TB
Peripheral Connection
DSOV000-805 GPIB Card-Interface – installed
Calibration Documentation
DSOV000-A6J ANSI Z540-1-1994 Calibration
DSOV000-AMG Calibration + Uncertainties + Guardbanding (Accredited)
Probes
DSOV000-808 Performance verification and deskew fixture
Digital Signal Analyzer
MSOV001-DSA Includes 200 Mpts/CH Memory and EZJIT Complete
Software, Protocol Applications with support
- D9010AUTP Automotive Protocol Decode/Trigger Software (CAN, CAN-FD, CAN-XL, LIN, FlexRay, SENT)
- D9010EKRP 10G/100GBASE-KR 64b/66b and Link Training Decode/Trigger Software
- D9010EMBP Embedded Protocol Decode/Trigger Software (USB2.0, eUSB2, 10/100 ETH, PCIe 2/1 …)
- D9010LSSP Low Speed Protocol Decode/Trigger Software (I2C, SPI, RS232, I2S, JTAG …)
- D9010MCDP MIPI CSI and DSI Protocol Decode/Trigger Software (C-PHY and D-PHY)
- D9010MILP Military Protocol Decode/Trigger Software (ARINC 429, MIL-STD 1553, SpaceWire)
- D9010MPLP Low Speed MIPI Protocol Decode/Trigger Software (RFFE, I3C, SPMI)
- D9010MPMP MIPI M-PHY Protocol Decode/Trigger Software (DigRF,LLI,CSI-3,UniPro,UFS,SSIC)
- D9010PCIP Advanced PCIe Protocol Decode/Trigger Software (PCIe 6/5/4/3/2/1, SATA/SAS)
- D9010USBP USB4v2, USB4, USB 3.x, and eUSB2 Protocol Decode/Trigger Software
- D9020AUTP High Speed Automotive Protocol Decode/Trigger Software (100BASE-T1, 1000BASE-T1, 10Base-T1S)
- D9020BDLP Complete Infiniium Protocol Decode/Trigger Bundle
Software, Compliance Applications with support
- D9010BJAC 40GBASE-CR4 and 100GBASE-CR10 Tx Compliance Software
- D9010BJBC 100GBASE-KR4 Tx Compliance Software
- D9010BJCC 100GBASE-CR4 Tx Compliance Software
- D9010CAUC CAUI-4 Ethernet Tx Compliance Software
- D9010CEIC OIF-CEI 4.0 Compliance Application for Infiniium Real-Time Oscilloscopes
- D9010CPHC MIPI C-PHY Tx Compliance Software
- D9010EAPC Ethernet 10GBASE-KR Tx Compliance Software
- D9010EBSC IEEE802.3bs/cd Compliance Application for Infiniium Real-Time Oscilloscopes
- D9010ETHC Ethernet Tx Compliance Software (Ethernet, EEE)
- D9010SFPC SFP+ Tx Compliance Software
- D9010USBC USB 2.0 Tx Compliance Software
- D9010XAUC XAUI Tx Compliance Software
- D9020DPHC MIPI D-PHY Tx Compliance Software
- D9020USBC USB 3.2 Tx Compliance Software
- D9021HDMC HDMI Tx Compliance Software
- D9030DDRC DDR3 and LPDDR3 Tx Compliance Software
- D9040DDRC DDR4 and LPDDR4 Tx Compliance Software
- D9040DPPC DisplayPort Tx Compliance Software
- D9040EDPV eDP Tx Validation Software
- D9040MPHC MIPI M-PHY Tx Compliance Software
- D9040PCIC PCI Express Tx Compliance Software
- D9050DDRC DDR5 Tx Compliance Software
- D9050PCIC PCI Express5 Tx Compliance Software
- D9050LDDC LPDDR5 Tx Compliance Software
- D9040USBC USB4 Transmitter Compliance Test Software
- D9060GDDC GDDR6 Tx Compliance Test Software
- D9042DPPC DisplayPort UHBR Tx Compliance Software
- AE6920T Automotive Ethernet Tx Compliance Software 10M to 10GBASE-T1
- Analysis Software Applications with support
- D9010DMBA De-embedding Software (Precision Probe, InfiiniSim Basic)
- D9010PAMA Pulse Amplitude Modulation PAM-N Analysis Software
- D9010POWA Power Integrity Analysis Software
- D9010UDAA User Defined Application Software
- D9020ASIA Advanced Signal Integrity Software (EQ, InfiiniSimAdv, Crosstalk)
- D9020JITA EZJIT Complete – Jitter, Vertical and Phase Noise Analysis Software
- D9020SCNA InfiniiScan Measurement and Zone Triggering Software
- POST-PURCHASE UPGRADES
- N2151A N2151A Windows 10 Upgrade Kit
2. Ứng dụng của máy hiện sóng tín hiệu hỗn hợp KEYSIGHT Infiniium MSOV-series
Thiết kế và kiểm tra mạch điện tử:
- Viễn thông và mạng
- Điện tử tiêu dùng
- Ô tô và động cơ
- Nghiên cứu và giáo dục
