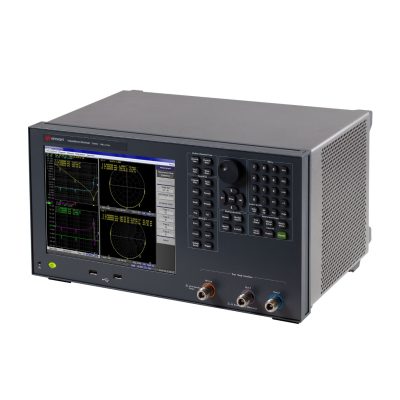

KEYSIGHT E4991B Thiết bị phân tích trở kháng

1. Đặc điểm của thiết bị phân tích trở kháng KEYSIGHT E4991B

• • Ba tùy chọn tần số có thể nâng cấp: 1 MHz đến 500 MHz/1 GHz/3 GHz
  • Độ chính xác cơ bản ±0,65% và phạm vi trở kháng 120 mΩ đến 52 kΩ (phạm vi độ chính xác đo lường 10%)
  • Các thông số đo lường: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Tùy chọn 001 là bắt buộc)
  • Độ lệch DC tích hợp (Tùy chọn 001): 0 V đến ±40 V, 0 A đến ±100 mA
  • 4 kênh & 4 dấu vết trên màn hình LCD màu 10,4 inch có màn hình cảm ứng
  • Chức năng phân tích dữ liệu: Phân tích mạch tương đương, thử nghiệm đường giới hạn
  • Đo vật liệu điện môi/từ tính (Tùy chọn 002): |εr|, εr’, εr”, tanδ(ε), |μr|, μr’, ​​μr”, tanδ(μ)
  • Đo đặc tính nhiệt độ (Tùy chọn 007) và khả năng đo trên wafer đáng tin cậy (Tùy chọn 010)
• Các tùy chọn đo vật liệu cung cấp khả năng phân tích đặc tính nhiệt độ (Tùy chọn 007) và chức năng đọc trực tiếp độ cho phép và độ từ thẩm (Tùy chọn 002).
• Bộ kết nối trạm thăm dò (Tùy chọn 010) cung cấp giải pháp đo trở kháng trên wafer hoặc thành phần vi mô chính xác lên đến 3 GHz.
• E4991B hỗ trợ nhiều loại phụ kiện thử nghiệm được thiết kế để thực hiện các phép đo đơn giản và đáng tin cậy.
• Đối với phép đo vật liệu, E4991B hoạt động với bộ đo vật liệu N1500A-005 và cung cấp khả năng đo lường dễ dàng (lên đến 1 GHz), từ việc thiết lập đồ gá đến tạo báo cáo.

2. Ứng dụng của thiết bị phân tích trở kháng KEYSIGHT E4991B

• Máy phân tích trở kháng Keysight E4991B là giải pháp hoàn hảo để phân tích và đánh giá các linh kiện điện tử, thiết bị bán dẫn và vật liệu.
• Cho dù bạn đang làm việc trong bộ phận R&D, QA hay kiểm tra, E4991B là giải pháp lý tưởng để mô tả và đánh giá các thành phần điện tử, thiết bị bán dẫn và vật liệu.
