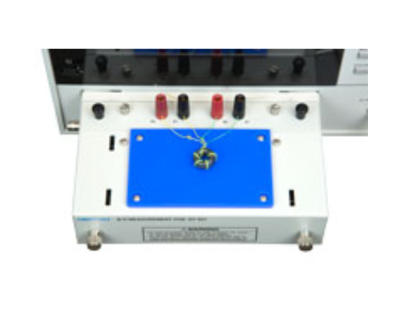

IWATSU SY-8218 / SY-8219 Máy phân tích B-H
Loại:
Máy phân tích B-H
Hãng sản xuất:
IWATSU
Liên hệ
Sử dụng phương pháp CROSS-POWER (được áp dụng trong IEC62044-3), thiết bị phân tích B-H IWATSU SY-8218 / SY-8219 đạt độ chính xác cao.
Liên hệ
1. Đặc điểm và tính năng của máy phân tích B-H IWATSU SY-8218 / SY-8219
– Ngoài chức năng đo BH/Pc, máy IWATSU SY-8218 / SY-8219 có thể đo lường m/L/Q.
– Tần số đo: 10Hz đến 10 MHz (SY-8218), 10Hz đến 1 MHz (SY-8219)
- Dạng sóng ứng dụng: Sóng hình sin, sóng vuông (10Hz – 1 MHz)
- Dòng điện đầu vào tối đa: ±6A
- Điện áp đầu vào tối đa: ±200V
- Phương pháp kích thích: Kích thích tự động
- (Từ trường tối đa, mật độ từ thông tối đa, dòng điện kích thích tối đa, thông số điện áp cảm ứng tối đa) Khử từ bằng cách nhân từ trường xen kẽ tắt dần để không để lại từ hóa dư
2. Ứng dụng của máy phân tích B-H IWATSU
– Thiết bị này đo đặc tính từ AC của vật liệu từ mềm, lý tưởng cho việc phát triển sản phẩm mới và kiểm tra sản phẩm cho bộ phận R&D, Quản lý chất lượng sản phẩm (QA/QC), phòng sản xuất vật liệu / part/thiết bị.
| Item | Specifications | |
|---|---|---|
| Measurement method | CROSS-POWER method | |
| Measurement items | Maximum magnetic flux density (Bm), residual magnetic flux density (Br), maximum magnetic field (Hm), coersive force (Hc), square ratio (Br/Bm), amplitude ratio magnetic permeability (μa), core loss (Pc, Pcv, Pcm), phase angle (θ), total magnetic flux change (2Φm), maximum induction voltage (V2m), maximum excitation current (I1m), apparent power (VA) impedance magnetic permeability (μZ), complex magnetic permeability (μ’, μ”), loss coefficient (tan δ), inductance (L), resistance (R), impedance (Z) mass coefficient (Q), total harmonic distortion (THD) | |
| Measured waveform | B-H curve, excitation current/induced voltage/magnetic field/magnetic flux density waveform | |
| Measurement frequency | Sine wave | 10Hz~10MHz(SY-8218) 10Hz~1MHz(SY-8219) |
| Square wave | 10Hz~1MHz(Duty50) | |
| Magnetic field signal detection | Voltage drop method of both ends of the non-inductive resistor Maximum allowable current ±6A | |
| Magnetic flux dense signal detection | Induction voltage detection coil voltage detection method at both ends Maximum allowable voltage ±200V | |
| Digitizer | Resolution 16 bits (8192 points/cycle) | |
| Sample connection method | 2 winding method or 1 winding method | |
| Display mode | 8.4-inch TFT-LCD SVGA 800 x 600 pixels | |
| Power supply | 100V to 240V 50/60Hz power consumption approx. 130VA (MAX) | |
| Dimensions (mm), mass | 420W × 266H × 480D (excluding protrusions), approx. 12.5kg | |
| External memory | USB (data storage) | |
| Accessories | POD cover, AC couple module, power amplifier cable (BNC-BNC), OSC cable (BNC-SMA), power cord, user’s guide, instruction manual (CD) | |
