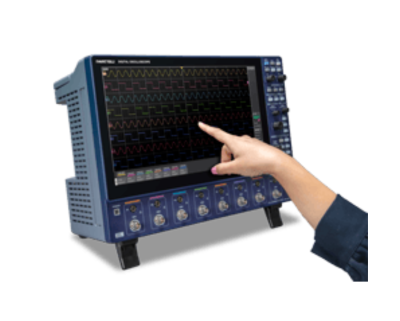

IWATSU DS-8000 Máy hiện sóng kỹ thuật số
Loại:
Máy hiện sóng
Hãng sản xuất:
IWATSU
Liên hệ
Máy hiện sóng kỹ thuật số IWATSU DS-8000 series được trang bị màn hình Full HD kích thước lớn với độ phân giải cao.
Liên hệ
1. Đặc điểm Máy hiện sóng kỹ thuật số Iwatsu DS-8000
- Tần số tối đa: Lên tới 1GHz
- Độ dài bộ nhớ: Lên tới 120M điểm
- Số kênh analog: 4 hoặc 8
- Độ phân giải dọc: 12-bit
- Màn hình kích thước 15.6-inch, full HD
- Bộ điều khiển bao gồm các nút bấm, chuột và bảng cảm ứng;
- Độ phân giải cao 12 bit (tương đương với 16 bit ở chế độ phân giải cao)
- Bộ nhớ tối đa 120M điểm theo tiêu chuẩn
- Tốc độ truyền dữ liệu nhanh hơn gấp 15 lần phiên bản trước đây.
2. Ứng dụng của Iwatsu DS-8000
- Quan sát chuyển đổi thiết bị nguồn (bật Voltage, …)
- Quan sát dạng sóng của tín hiệu điện áp, dòng điện, cảm biến và ECU của bộ biến tần ô tô
- Quan sát dạng sóng của xung sét
3. Tính năng của máy hiện sóng kỹ thuật số Iwatsu DS-8000
Máy hiện sóng kỹ thuật số Iwatsu DS-8000 được cải tiến với nhiều tính năng mới:
Tính năng Smoothing:
- Phần trên: Tín hiệu có nhiễu chồng lên nhau (superimposed)
- Ngắt: smoothing ± 2 điểm
- Phần dưới: smoothing ± 6 điểm
- Xử lý trung bình động đơn giản cho phép đo tín hiệu chính bằng cách làm nổi bật tín hiệu đó so với tín hiệu có độ méo dạng sóng. Từ dữ liệu mẫu, giá trị trung bình được tính toán và hiển thị bằng cách dịch chuyển giá trị trung bình cho từng phần nhất định. (có thể tùy ý đặt theo chiều rộng)
Tính năng Hàm số học:
- Ví dụ: Đặc tính phản hồi của cuộn cảm
- Phần trên: Thay đổi điện áp (CH1)
- Phần giữa: Thay đổi dòng điện (CH3)
- Phần dưới: Thay đổi công suất=MATH(CH1*CH3)
- Sử dụng hàm số học, có thể xác định được tổn thất, trở kháng, v.v. Ngoài ra, giống như đầu vào kênh (điện áp/dòng điện), MATH có chức năng chia tỷ lệ, do đó bạn có thể đọc trực tiếp các giá trị đặc trưng của thiết bị.
Tính năng FFT:
- Có thể xác định các thành phần tần số của tín hiệu đầu vào.
- Trong ví dụ ở hình sau, dạng sóng trục thời gian có tín hiệu chu kỳ 500 ns chồng lên tín hiệu sóng vuông chu kỳ 100 ns ở phần trên. Ở phần dưới, sóng hài bậc lẻ 10 MHz bậc 1-3-5 được thể hiện rõ ràng bằng phân tích FFT và có thể thấy tín hiệu 2 MHz giữa các thành phần tần số.
Tính năng Lọc (Filter):
Cho mỗi kênh, tính năng Analog filter và Digital filter có thể được cài đặt riêng biệt.
Ngoài ra, máy còn trang bị nhiều tính năng khác như: average operation, high resolution mode/advanced high resolution, sin(x)/X interpolation, peak detection mode, roll sample, cursor functions, split waveform display, search function, …
- Maximum frequency: Up to 1GHz
- Memory length: Up to 120M points
- Number of analog channels: 4 or 8
- Vertical resolution: 12-bit
| Model | DS-8108 | DS-8104 | DS-8058 | DS-8054 | DS-8038 | DS-8034 | |
| Number of analog channels | 8 | 4 | 8 | 4 | 8 | 4 | |
| Frequency bandwidth | 1GHz | 500MHz | 350MHz | ||||
| Input impedance | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | ||||
| Input coupling | GND, DC1MΩ, AC1MΩ, 50Ω | GND, DC1MΩ, AC1MΩ, 50Ω | GND, DC1MΩ, AC1MΩ, 50Ω | ||||
Input sensitivity | 1mV~1V/div(50Ω, 1-2-5 sequence) | 1mV~1V/div(50Ω, 1-2-5 sequence) | 1mV~1V/div(50Ω, 1-2-5 sequence) | ||||
| 1mV~10V/div(1MΩ, 1-2-5 sequence) | 1mV~10V/div(1MΩ, 1-2-5 sequence) | 1mV~10V/div(1MΩ, 1-2-5 sequence) | |||||
| ADC resolution | Real time: 12 bits, high resolution mode: up to 16 bits | Real time: 12 bits, high resolution mode: up to 16 bits | Real time: 12 bits, high resolution mode: up to 16 bits | ||||
| Horizontal axis sweep range | 200ps/div~50s/div | 500ps/div~50s/div | 500ps/div~50s/div | ||||
| Timebase accuracy | 10ppm or less | 10ppm or less | 10ppm or less | ||||
| Acquisition memory length | 60M points (when all channels are used)/120M points (when channels are coupled) | 60M points (when all channels are used)/120M points (when channels are coupled) | 60M points (when all channels are used)/120M points (when channels are coupled) | ||||
Sample rate | 5GS/s @12 bits (when channels are coupled) | 5GS/s @12 bits (when channels are coupled) | 5GS/s @12 bits (when channels are coupled) | ||||
| 2.5GS/s @12 bits (when all channels are used) | 2.5GS/s @12 bits (when all channels are used) | 2.5GS/s @12 bits (when all channels are used) | |||||
Trigger | Edge, Edge OR, Edge Alternate, Pulse Width, Period, Pattern, | Edge, Edge OR, Edge Alternate, Pulse Width, Period, Pattern, | Edge, Edge OR, Edge Alternate, Pulse Width, Period, Pattern, | ||||
| Serial Trigger (UART, I2C, SPI) | Serial Trigger (UART, I2C, SPI) | Serial Trigger (UART, I2C, SPI) | |||||
| Trigger coupling | AC, DC, HF Rej, LF Rej, Noise Rej | AC, DC, HF Rej, LF Rej, Noise Rej | AC, DC, HF Rej, LF Rej, Noise Rej | ||||
| External trigger | Input resistance: Approx. 10kΩ/operating input range:0~+5v | Input resistance: Approx. 10kΩ/operating input range:0~+5v | Input resistance: Approx. 10kΩ/operating input range:0~+5v | ||||
| (Optional DS-601) | Trigger threshold: +0.5V, +1.2V/operating frequency: 100MHz max (at external 50Ω termination) | Trigger threshold: +0.5V, +1.2V/operating frequency: 100MHz max (at external 50Ω termination) | Trigger threshold: +0.5V, +1.2V/operating frequency: 100MHz max (at external 50Ω termination) | ||||
| Calculation processing | Addition, Subtraction, Multiplication, Division, Integration, Differentiation, Absolute Value, Inversion, FFT | Addition, Subtraction, Multiplication, Division, Integration, Differentiation, Absolute Value, Inversion, FFT | Addition, Subtraction, Multiplication, Division, Integration, Differentiation, Absolute Value, Inversion, FFT | ||||
Automatic measurement | Voltage [12 items] | Maximum, Minimum, Peak-Peak, RMS Value, Cyclic RMS Value, Average Value, Cyclic Average Value, Top, Base, Top-Base, + Overshoot, – Overshoot | Maximum, Minimum, Peak-Peak, RMS Value, Cyclic RMS Value, Average Value, Cyclic Average Value, Top, Base, Top-Base, + Overshoot, – Overshoot | Maximum, Minimum, Peak-Peak, RMS Value, Cyclic RMS Value, Average Value, Cyclic Average Value, Top, Base, Top-Base, + Overshoot, – Overshoot | |||
| Time [12 items] | Transition Time, Rising (20-80%), Rising and Falling (80-20%), Rising (10-90%), Rising and Falling (90-10%), Frequency, Period, Number of Positive Pulses, Number of Negative Pulses, Positive Pulse Width, Negative Pulse Width, Duty Ratio | Transition Time, Rising (20-80%), Rising and Falling (80-20%), Rising (10-90%), Rising and Falling (90-10%), Frequency, Period, Number of Positive Pulses, Number of Negative Pulses, Positive Pulse Width, Negative Pulse Width, Duty Ratio | Transition Time, Rising (20-80%), Rising and Falling (80-20%), Rising (10-90%), Rising and Falling (90-10%), Frequency, Period, Number of Positive Pulses, Number of Negative Pulses, Positive Pulse Width, Negative Pulse Width, Duty Ratio | ||||
| Other [9 items] | Differentiation, Integration, Integration (Absolute Value), Integration (Positive Value), Integration (Negative Value), Skew (%), Skew (Level), Phase (%), Phase (Level) | Differentiation, Integration, Integration (Absolute Value), Integration (Positive Value), Integration (Negative Value), Skew (%), Skew (Level), Phase (%), Phase (Level) | Differentiation, Integration, Integration (Absolute Value), Integration (Positive Value), Integration (Negative Value), Skew (%), Skew (Level), Phase (%), Phase (Level) | ||||
Frequency counter | Number of display digits: 6 digits, frequency bandwidth: 4Hz to 1GHz (the upper limit is the frequency bandwidth of each model) | Number of display digits: 6 digits, frequency bandwidth: 4Hz to 1GHz (the upper limit is the frequency bandwidth of each model) | Number of display digits: 6 digits, frequency bandwidth: 4Hz to 1GHz (the upper limit is the frequency bandwidth of each model) | ||||
| Measurement accuracy:10ppm | Measurement accuracy:10ppm | Measurement accuracy:10ppm | |||||
| Display | 15.6 inch, Full-HD (1920 × 1080), capacitive touchscreen | 15.6 inch, Full-HD (1920 × 1080), capacitive touchscreen | 15.6 inch, Full-HD (1920 × 1080), capacitive touchscreen | ||||
| Remote interface | Ethernet(10/100/1000Base-T), USB3.0 | Ethernet(10/100/1000Base-T), USB3.0 | Ethernet(10/100/1000Base-T), USB3.0 | ||||
| Power supply | 100~240V AC, 50/60Hz | 100~240V AC, 50/60Hz | 100~240V AC, 50/60Hz | ||||
| Power consumption | 360VA(325W) | 360VA(325W) | 360VA(325W) | ||||
| External dimensions | 445 (W) x 324.6 (H) x 200 (D) mm | 445 (W) x 324.6 (H) x 200 (D) mm | 445 (W) x 324.6 (H) x 200 (D) mm | ||||
| Weight | Approx. 11.5kg | Approx. 11.5kg | Approx. 11.5kg | ||||
| Accessories | Panel cover, power cord, 4 passive probes, instruction manual (CD), accessory storage case | Panel cover, power cord, 4 passive probes, instruction manual (CD), accessory storage case | Panel cover, power cord, 4 passive probes, instruction manual (CD), accessory storage case | ||||
Option | DS-821 switching analysis software | DS-821 switching analysis software | DS-821 switching analysis software | ||||
| DS-601 external trigger input function | DS-601 external trigger input function | DS-601 external trigger input function | |||||
