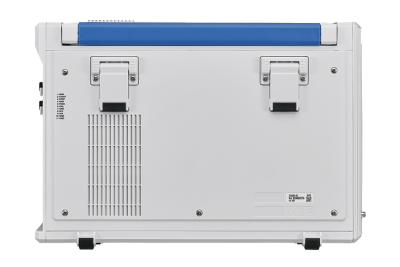

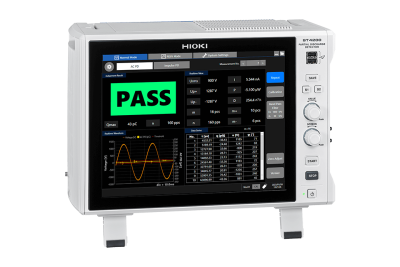

HIOKI ST4200 Thiết bị kiểm tra phóng điện cục bộ

HIOKI
Loại: Hệ thống kiểm tra động cơ
Hãng sản xuất: HIOKI

Liên hệ

Thiết bị kiểm tra phóng điện cục bộ ST4200 và Bộ chuyển mạch điện áp cao SW2001, việc rà soát khiếm khuyết cách điện được cải thiện đáng kể.

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của thiết bị kiểm tra phóng điện cục bộ HIOKI ST4200

Thiết bị phát hiện xả cục bộ kép có khả năng chống nhiễu cao cho động cơ EV, động cơ điện công nghiệp có điện áp sử dụng trên 300V…

  • Phát hiện PD chế độ kép: Phát hiện PD AC và PD xung
  • Chống nhiễu thông qua cảm biến dòng điện tần số cao
  • Tương thích với Bộ chuyển mạch điện áp cao SW2001

2. Ứng dụng của thiết bị kiểm tra phóng điện cục bộ HIOKI ST4200

  • Phát hiện khiếm khuyết trước khi lớp cách điện bị đánh thủng
  • Kiểm tra phóng điện một phần một cách tin cậy trên các dây chuyền sản xuất
  • Tinh giản khâu phân tích dữ liệu nhờ các chức năng tiên tiến
  • Gia tăng hiệu suất công việc với một bộ chuyển mạch có khả năng xử lý 6 bài kiểm tra
Phương pháp kiểm traPhương pháp đo lượng điện tích xả sử dụng trở kháng được phát hiện và bộ lọc thông dải tuân thủ IEC 60270 và IEC 60034-27-1
Dải tần số thử nghiệm
(điện áp áp dụng)		45 Hz đến 1,1 kHz
Phạm vi đo lượng điện tích10 pC ≤ Q ≤ 500 pC (điện dung mẫu thử C: 200 pF ≤ C < 2 nF)
10 pC ≤ Q ≤ 2500 pC (điện dung mẫu thử C: 2 nF ≤ C ≤ 10 nF)
Các thông số đo[Chế độ bình thường]
Cường độ PD lặp lại tối đa (Q max), Bộ đếm xung PD (m, m+, m-), độ tới của xung PD (n), giá trị điện áp RMS (U rms), giá trị đỉnh điện áp (Up+, Up-), dòng điện xả trung bình (I), công suất xả (P), tốc độ bậc hai (D), điện tích biểu kiến xung PD (q), góc pha xung PD (φ)[Chế độ PDIV] (các thông số chế độ bình thường cộng thêm các thông số sau)
Điện áp khởi tạo PD (Ui), điện áp tắt PD (Ue)

Đo xung PD (surge PD)

Phương pháp kiểm traPhát hiện dòng điện xả bằng CT và bộ lọc kỹ thuật số tuân thủ IEC 61934 Phiên bản 2.0 và IEC 60034-27-5
Tỷ lệ lấy mẫu200 MS/giây
Các thông số đo[Chế độ bình thường]
Độ lớn phóng điện đỉnh PD (Qpk), Bộ đếm PD chuỗi xung (m)[Chế độ PDIV] (các thông số chế độ bình thường cộng thêm các thông số sau)
Điện áp khởi tạo PD (PDIV), điện áp khởi tạo PD lặp lại (RPDIV), điện áp dập tắt PD lặp lại (RPDEV), điện áp dập tắt PD (PDEV), độ lớn phóng điện đỉnh PD lặp lại (RQpk)

Kiểm soát nguồn điện áp cao

Mô tả kiểm soátKiểm soát hợp tác của máy kiểm tra điện áp chịu đựng và máy kiểm tra cuộn dây xung được sử dụng như máy phát điện áp cao để kiểm tra phóng điện một phần
Các thiết bị tương thích (tính đến tháng 2 năm 2025)Thiết bị kiểm tra cách điện/ điện áp chịu đựng tự động 3153, Thiết bị kiểm tra cuộn dây xung ST4030A, v.v.

Thông số kỹ thuật được chia sẻ bởi phép đo AC PD và xung PD (surge PD)

Chức năngChức năng hiển thị đồ thị, chức năng phán đoán
Nơi lưu trữ dữ liệuThẻ nhớ SD, ổ USB, SSD
(Chỉ sử dụng phương tiện lưu trữ do Hioki bán.)
Tác động của trường điện từ tần số vô tuyến bức xạ50 pC hoặc ít hơn (ở 10 V/m)
Tác động của trường điện từ tần số vô tuyến dẫn điện50 pC hoặc ít hơn (ở 10 V)
Tác động của nhiễu xung chồng lên nguồn điện50 pC hoặc ít hơn (với độ nhiễu xung là 1 kV và độ rộng xung là 50 ns)
Kết nốiLAN, USB, RS-232C* (vui lòng sử dụng cáp chuyển đổi USB-serial có bán trên thị trường), đầu ra màn hình, EXT. I/O (bắt đầu đo, hủy đo, phán đoán chung ĐẠT, phán đoán chung KHÔNG ĐẠT)
*Để kết nối với các thiết bị phụ (ví dụ: Automatic Insulation/Withstanding HiTester 3153)
NguồnĐiện áp cung cấp định mức: 100 đến 240 V AC; công suất định mức: 300 VA
Kích thước bên ngoàiXấp xỉ 353 mm (13,9 in.) W × 235 mm (9,25 in.) H × 154,8 mm (6,09 in.) D (không bao gồm các phần nhô ra)
Khối lượngXấp xỉ 7,3 kg (257,5 oz.) (có U8332); xấp xỉ 7,1 kg (250,4 oz.) (không có U8332)
Phụ kiệnDây nguồn × 1, lưu ý khi vận hành × 1, hướng dẫn khởi động × 1
