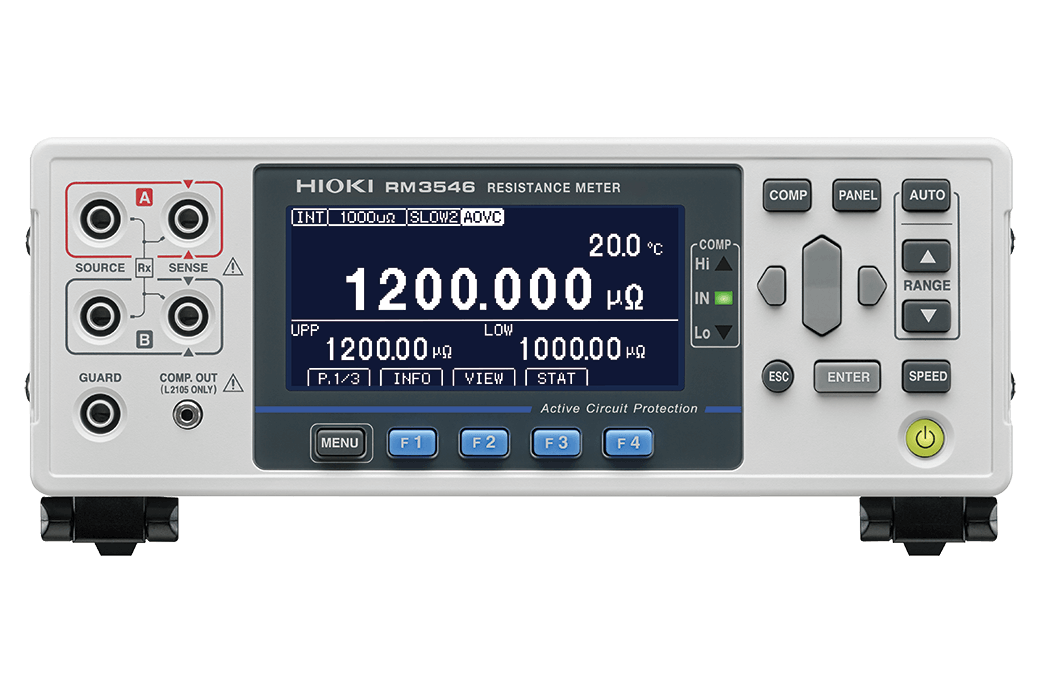

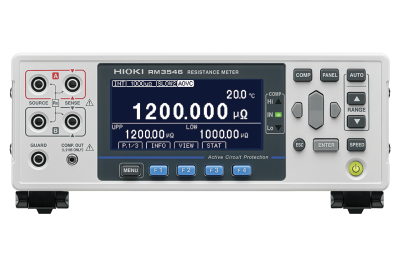

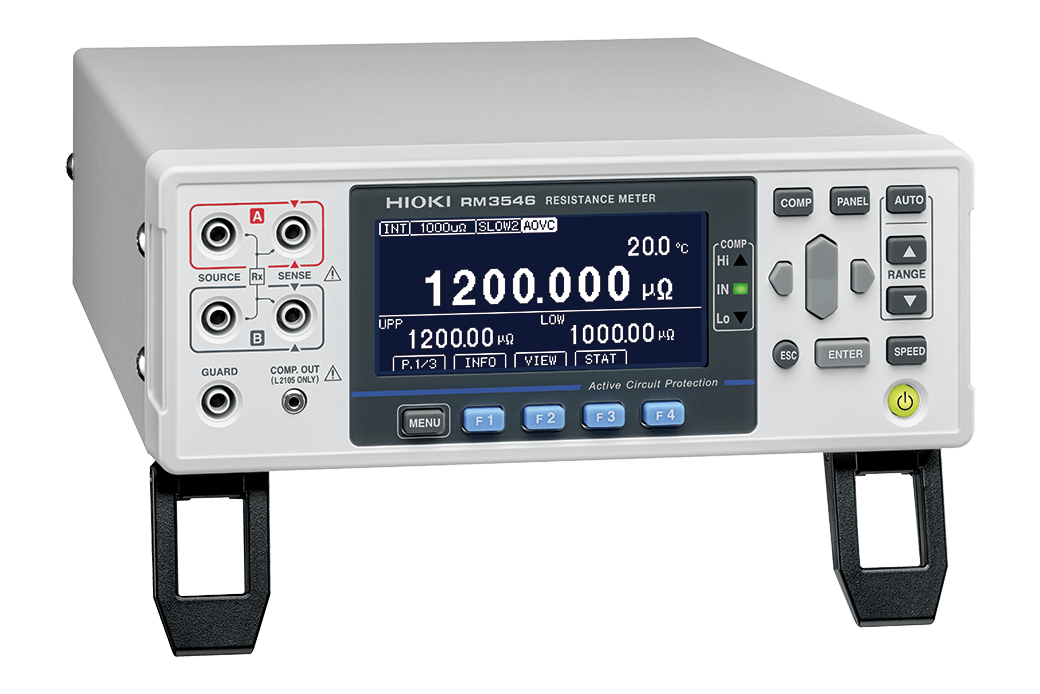

HIOKI RM3546 Thiết bị đo điện trở

1. Đặc điểm của thiết bị đo điện trở HIOKI RM3546

• Độ phân giải siêu cao – 1 nΩ (nanohm)

RM3546 có thể đo ở độ phân giải 1 nΩ trong phạm vi 1000 µΩ, cho phép phát hiện những thay đổi điện trở rất nhỏ, điều này cực kỳ quan trọng khi đánh giá chất lượng mối hàn nhằm tối ưu hiệu suất và an toàn cho pin.

Kỹ thuật Advanced Offset Voltage Compensation (A-OVC) giúp giảm thiểu hiệu ứng nhiệt điện (thermal EMF) gây nhiễu khi đo điện trở ở mức giá trị siêu nhỏ.
Hioki

👉 Ý nghĩa kỹ thuật: độ phân giải 1 nΩ là cực kỳ nhỏ—chỉ bằng 0,000000001 ohm—có thể phân biệt sai lệch mối hàn chỉ vài phần tỷ ohm, phù hợp cho kiểm soát chất lượng mối hàn pin năng lượng cao.
Hioki

• Bảo vệ mạch tích cực – Active Circuit Protection (ACP)

Tích hợp chức năng bảo vệ mạch chủ động chịu được điện áp DC lên đến 60 V, giảm thiểu rủi ro hỏng thiết bị khi đo trên pin hoặc busbar chưa được tách khỏi nguồn.

Tính năng này giúp giảm thời gian ngừng máy không chủ đích và chi phí sửa chữa thiết bị trong dây chuyền cao áp.
Hioki

⚙ Lợi ích ứng dụng: đặc biệt quan trọng khi đo trên các hệ thống pin đang còn tiềm ẩn điện áp dư, tránh hư hỏng do đo nhầm đối tượng có điện áp.
Hioki

• Khả năng dung nạp trở kháng đường dẫn cao (Path-Resistance Tolerance)

RM3546 cho phép đường dẫn chịu được trở kháng lên đến 9 Ω khi đo ở dòng thử 500 mA (chế độ PR mode), cho phép sử dụng cáp dài, tiếp điểm nối và relay mà không làm mất ổn định phép đo.

So với các phiên bản cũ chỉ khoảng 3.5 Ω, mức 9 Ω tăng thêm tính linh hoạt trong thiết kế hệ thống tự động hóa, multi-channel.
Hioki

📌 Ý nghĩa: điều này cực kỳ hữu ích khi lắp đặt bộ dò/điện trở trong các dây chuyền tự động hoá sản xuất pin, nơi dây, tiếp điểm và relay có thể làm tăng tổng trở đường dẫn.
Hioki

• Bù nhiệt độ nâng cao (Advanced Temperature Correction – A-TC)

Khắc phục nhiễu do sự thay đổi nhiệt độ sau khi hàn, nhờ đo đồng thời nhiệt độ và điện trở rồi tự động hiệu chỉnh, giúp phép đo ổn định ngay cả khi vật vừa được hàn xong.

Chức năng này có thể kết hợp bằng ứng dụng PC Hioki để quản lý dữ liệu nhanh và chính xác hơn.
Charged EVs

💡 Ứng dụng thực tế: giúp kiểm tra chất lượng mối hàn mà không phải chờ mối hàn nguội, rút ngắn thời gian sản xuất và tăng tốc độ kiểm tra online trên dây chuyền.

2. Ứng dụng của thiết bị đo điện trở HIOKI RM3546

• Kiểm tra chất lượng mối hàn pin EV/ESS
• Đánh giá chất lượng mối hàn busbar và tab pin lithium-ion
• Kiểm tra từng điểm nối (weld) trong sản xuất quy mô lớn
• Đo kiểm R&D, sản xuất và kiểm định pin năng lượng cao
• Hệ thống kiểm tra Inline tự động (multi-channel)
