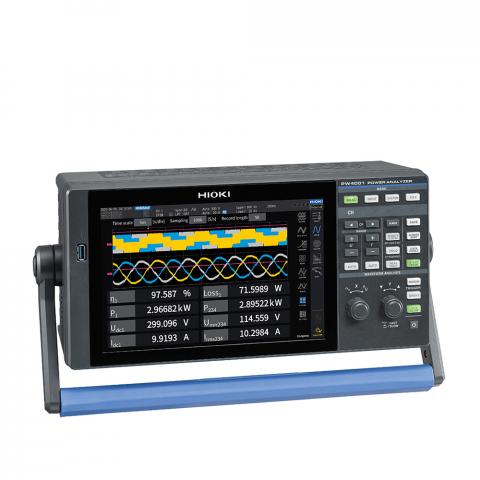

1. Đặc điểm của thiết bị phân tích công suất HIOKI PW4001
Đo lường công suất tức thời với độ chính xác cao
- Đánh giá hiệu suất động cơ và bộ biến tần với tốc độ cập nhật dữ liệu 1 ms và băng thông 600 kHz. Ngay cả tổn thất công suất tức thời cũng được đo chính xác.
- Ghi nhận dao động công suất động cơ với độ chính xác từng mili giây.
- Đánh giá hiệu suất của các bộ biến tần tần số cao.
- Tự động phát hiện quá trình sạc và tái tạo để tính toán hiệu suất.
- Giảm thời gian thiết lập trong các bài thử nghiệm xe
Đảm bảo độ chính xác ngay cả ở −7 °C
- Với đầu vào điện áp CAN trực tiếp và khả năng lắp đặt linh hoạt bên phía xe, việc thiết lập thử nghiệm trở nên nhanh chóng và an toàn hơn.
- Duy trì độ chính xác ở −7 °C. Có thể lắp đặt trực tiếp trong buồng lạnh.
- Thiết lập nhỏ gọn gần xe và mở rộng số kênh với các thiết bị đồng bộ.
- Thu thập điện áp pin qua CAN—an toàn và đơn giản.
Kiểm tra lái thực tế
- Với thiết kế nhỏ gọn, di động và sử dụng nguồn điện DC bên ngoài từ 10.5 V đến 28 V, PW4001 đảm bảo cung cấp dữ liệu có độ chính xác cao trong các bài thử nghiệm xe khi di chuyển thực tế. Đo công suất mà không cần chỉnh sửa xe.
- Hoạt động trong khoảng nhiệt độ từ −20°C đến +50°C—sẵn sàng cho môi trường khắc nghiệt.
- Chạy bằng nguồn DC để dễ dàng lắp đặt trong xe.
- Sử dụng bus CAN OBD-II để thu thập dữ liệu xe theo thời gian thực một cách an toàn.
Ứng dụng cho hệ thống lưu trữ năng lượng (ESS)
- Phát triển các bộ chuyển đổi điện năng hiệu suất cao cho các hệ thống như máy chủ AI, ESS và UPS.
- Thực hiện cả đo lường hiệu suất chính xác cao và kiểm tra chất lượng dựa trên dạng sóng của các bộ chuyển đổi DC-DC và AC-DC—tất cả chỉ với một thiết bị phân tích công suất duy nhất.
Đảm bảo chất lượng sản xuất với dạng sóng và số liệu
- Kết hợp giữa dạng sóng và giá trị số đảm bảo chất lượng đáng tin cậy và định lượng trong sản xuất hàng loạt.
- Xác minh hiệu suất với độ chính xác ±0.04% ở DC và tần số 50 Hz/60 Hz.
- Đầu vào điện áp trực tiếp lên đến 1500 VDC.
- Tần số lấy mẫu 2.5 MHz cho phép đánh giá dạng sóng của các sự kiện chuyển mạch.

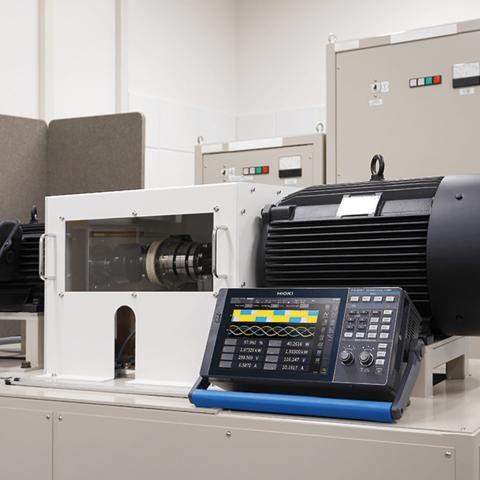

2. Ứng dụng của thiết bị phân tích công suất HIOKI PW4001
Kiểm tra chứng nhận và tuân thủ của ô tô
- Tuân thủ các tiêu chuẩn thử nghiệm toàn cầu như WLTP và SAE J1634, PW4001 đo công suất chính xác cho xe điện (EV), xe điện hạng nặng (HEV), xe điện hạng nhẹ (PHEV) và xe điện hạng nhẹ (FCV), trở thành giải pháp lý tưởng cho việc phê duyệt kiểu loại và kiểm toán chứng nhận.
Kiểm tra lái thực tế
- Sở hữu thiết kế nhỏ gọn, di động và sử dụng nguồn điện DC bên ngoài, PW4001 đảm bảo cung cấp các dữ liệu có độ chính xác cao trong các bài thử nghiệm xe khi di chuyển thực tế.
Nghiên cứu về pin và độ bền
- Với khả năng thực hiện các phép đo lặp lại với độ ổn định cao, PW4001 hỗ trợ kiểm tra liên tục các hệ thống lưu trữ năng lượng. Qua đó, các kỹ sư có thể đánh giá hiệu suất pin, hiệu suất nhiệt và tuổi thọ. Ngoài các ứng dụng cho xe điện, PW4001 thỏa mãn phép đo trong lĩnh vực mới như Hệ thống Lưu trữ Năng lượng (ESS) và các bộ pin dự phòng cho trung tâm dữ liệu.
