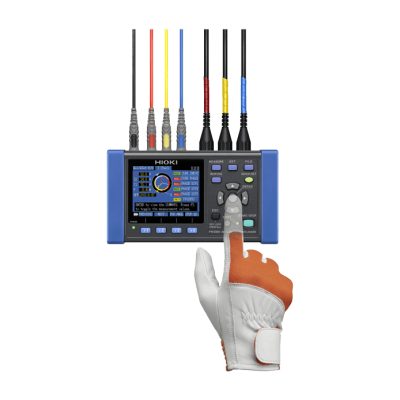

HIOKI PW3360 Thiết bị phân tích điện năng

HIOKI
Loại: Thiết bị phân tích điện năng
Hãng sản xuất: HIOKI

Liên hệ

Phân tích, đánh giá chất lượng điện năng.

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của thiết bị phân tích điện năng HIOKI PW3360

  • Dải tần số điện áp : 50/60Hz
  • Dải đo điện áp: 600 V AC, độ chính xác ±0.3% rdg. ±0.1% f.s
  • Dải đo dòng điện: 50.000 mA tới 5.0000 A AC, độ chính xác ±0.3%rdg±0.1% f.s
  • Dải đo công suất: 300.00 W tới 9.0000 MW
  • Phân tích sóng hài gây tổn hao năng lượng đến sóng hài bậc 40

2. Ứng dụng của thiết bị phân tích điện năng HIOKI PW3360

Giúp phân tích điện năng theo khu vực để giảm thiết, tiết kiệm và sử dụng điện năng hợp lý.

Độ chính xác được đảm bảo: 1 năm
Dòng đo & số lượng mạch50/60 Hz, Một pha 2 dây (1/2/3 mạch), Một pha 3 dây (1 mạch), Ba pha 3 dây (1 mạch), Ba pha 4 dây (1 mạch), Chỉ dòng điện: 1 đến 3 kênh
Chức năng đoĐiện áp RMS, dòng điện RMS, giá trị sóng điện áp cơ sở, giá trị sóng dòng điện cơ sở, góc pha sóng điện áp cơ sở, góc pha sóng dòng điện cơ sở, tần số (U1), đỉnh sóng điện áp (giá trị tuyệt đối), đỉnh sóng dòng điện (giá trị tuyệt đối), công suất hoạt động, công suất phản kháng (có hiển thị độ trễ / chì), công suất biểu kiến, hệ số công suất (có hiển thị độ trễ / chì) hoặc hệ số công suất dịch chuyển (với độ trễ / hiển thị chì), năng lượng hoạt động (tiêu thụ, tái tạo), năng lượng phản kháng (độ trễ, chì), hiển thị chi phí năng lượng, số lượng nhu cầu điện năng hoạt động (tiêu thụ, tái tạo), số lượng nhu cầu công suất phản kháng (độ trễ, chì), giá trị nhu cầu điện năng hoạt động (tiêu thụ, tái sinh), giá trị nhu cầu công suất phản kháng (độ trễ, chì), nhu cầu hệ số công suất, đầu vào xung
[Chỉ PW3360-21]: đo cường độ sóng hài điện áp, đo cường độ sóng hài dòng điện, cường độ công suất sóng hài, phần trăm sóng hài, góc pha, tổng độ méo sóng hài (THD-F hoặc THD-R), đo tới bậc 40
Dải đo điện áp600 V AC (Phạm vi đo hiệu quả: 90,00 V đến 780,00 V)
Dải đo dòng điện500,00 mA đến 5,0000 kA AC (phụ thuộc vào cảm biến dòng điện đang sử dụng),
50.000 mA đến 5.0000 A AC (Chỉ với cảm biến dòng rò)
Dải đo công suất300,00 W đến 9,0000 MW (phụ thuộc vào sự kết hợp điện áp/ dòng điện và loại mạch đo đo)
Độ chính xác cơ bảnĐiện áp: ±0.3% rdg. ±0,1% fs
Dòng điện: ± 0,3% rdg. ±0,1% fs + Độ chính xác của kẹp cảm biến
Công suất hoạt động: ± 0,3% rdg. ±0,1% fs + Độ chính xác của kẹp cảm biến (ở hệ số công suất = 1)
Tốc độ cập nhật hiển thị0,5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong khi truyền dữ liệu qua LAN / USB)
Nơi lưu trữ dữ liệuThẻ nhớ SD hoặc bộ nhớ trong theo thời gian thực
Khoảng thời gian lưu dữ liệu1 giây đến 30 giây, 1 phút đến 60 phút, 14 lựa chọn
Các hạng mục được lưuLưu giá trị đo: Chỉ trung bình / Trung bình, giá trị Max./Min., [chỉ PW3360-21]: Lưu dữ liệu sóng hài: Chỉ trung bình / trung bình, giá trị max/min ở định dạng nhị phân, Bản sao màn hình: Dạng BMP (được lưu sau mỗi 5 phút ở khoảng thời gian tối thiểu), Lưu dạng sóng: Dữ liệu dạng sóng nhị phân
Kết nốiThẻ nhớ SD / SDHC
LAN 100BASE-TX: Chức năng máy chủ HTTP
USB 2.0: Khi được kết nối với PC, Thẻ SD và bộ nhớ trong được ghi nhận là thiết bị lưu trữ di động, cài đặt từ xa thông qua chương trình giao tiếp, tải dữ liệu
Đầu ra xung: tỷ lệ với mức tiêu thụ điện năng hoạt động khi đo mức tiêu thụ điện tích hợp, tín hiệu bộ thu mở cách ly
Chức năngKiểm tra kết nối, hướng dẫn QUICK SET, đồng hồ, đầu vào xung
NguồnAC Adapter Z1006: (100 đến 240 V AC, 50/60 Hz), 40 VA (bao gồm AC Adapter)
Bộ pin 9459: (DC 7,2 V, 3 VA, thời gian sạc 6 giờ 10 m), sử dụng liên tục trong 8 giờ (với đèn nền tắt)
Kích thước và khối lượng180 mm (7,09 in) W × 100 mm (3,94 in) H × 48 mm (1,89 in) D, 550 g (19,4 oz) không có PW9002
180 mm (7,09 in) W × 100 mm (3,94 in) H × 67,2 mm (2,65 in) D, 830 g (29,3 oz) với PW9002
Phụ kiệnBộ dây điện áp L9438-53 ×1, AC Adapter Z1006 ×1, cáp USB ×1, Hướng dẫn sử dụng ×1, Hướng dẫn đo ×1, Kẹp màu ×1 bộ: đỏ, vàng, xanh, trắng/hai cái, cho màu- cảm biến kẹp mã hóa, Ống xoắn ốc để gom các dây kẹp cảm biến ×5, CD Phần mềm ứng dụng (SF4000 GENNECT One) ×1
