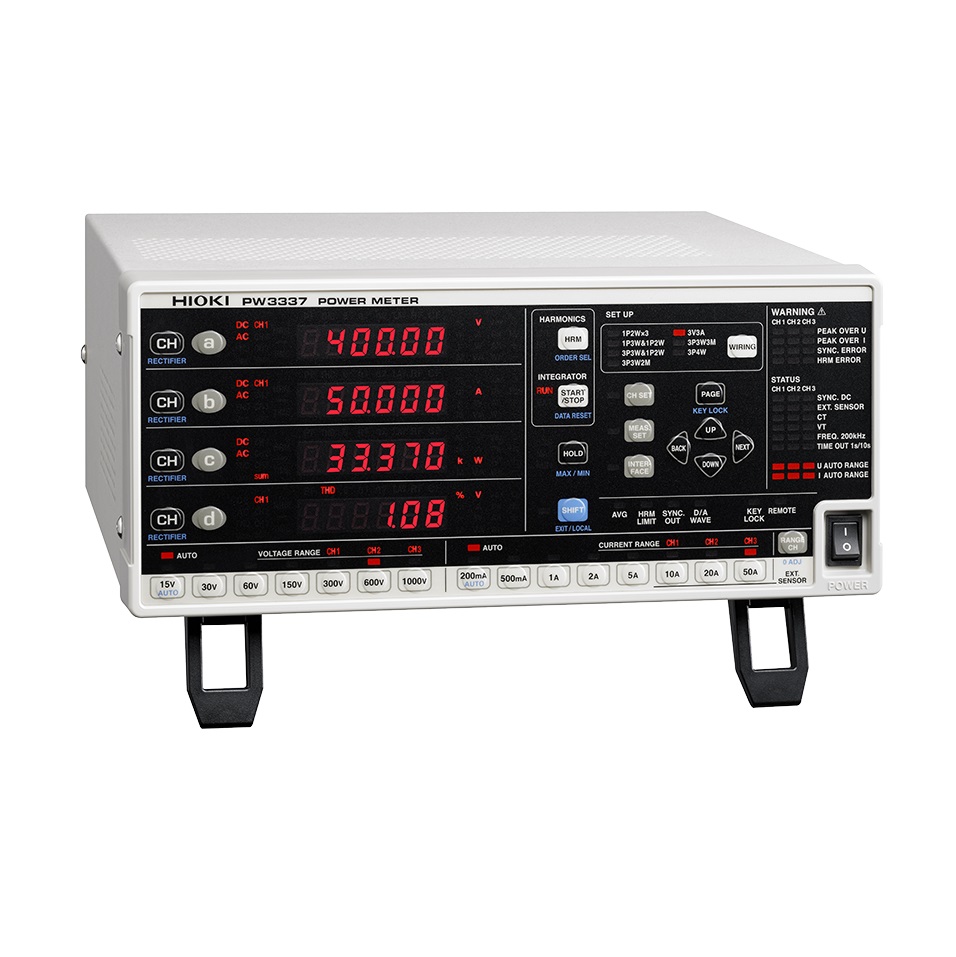

HIOKI PW3337 Thiết bị đo công suất

HIOKI
Loại: Thiết bị đo công suất
Hãng sản xuất: HIOKI

Liên hệ

Đồng hồ đo công suất AC/DC HIOKI PW3337 3 kênh cho thiết bị một pha đến 3P4W như động cơ, bộ biến tần, bộ điều hòa điện và nguồn điện.

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của thiết bị đo công suất HIOKI PW3337

Đồng hồ đo công suất để bàn và máy phân tích công suất Hioki là thiết bị đo công suất tốt nhất trong phân khúc, dùng để đo đường dây một pha đến ba pha với độ chính xác cao. Dòng PW3337 đo công suất trên toàn bộ các thiết bị điện, từ các thiết bị một pha như thiết bị chạy bằng pin và thiết bị điện gia dụng đến thiết bị điện công nghiệp và ba pha trên 3 kênh đầu vào.

Đồng hồ đo công suất cung cấp phạm vi đo từ tần số DC đến tần số biến tần, hỗ trợ điện áp lên đến 1000 V và dòng điện đầu vào trực tiếp lên đến 65 A, và cũng có thể đo dòng điện lên đến 5000 A bằng cảm biến dòng điện tùy chọn. Có thể đo dòng điện lên đến 5000 A bằng cảm biến dòng điện tùy chọn

  • Tương thích với chuẩn SPECpower® (*1) về mức tiêu thụ điện năng của máy chủ
  • Đo dòng điện một chiều (DC) và dòng điện một pha 2 dây sang 3 pha 4 dây với đầu vào 3 kênh
  • Độ chính xác cơ bản cao ±0,1% (*2)
  • Băng thông tần số rộng từ 0,1 Hz đến 100 kHz hoặc DC
  • Đo dòng điện cao lên đến 65 A đầu vào trực tiếp
  • Đo sóng hài lên đến bậc 50 theo IEC 61000-4-7
  • Đo lường với độ chính xác cao, ngay cả với hệ số công suất thấp để kiểm tra không tải máy biến áp và động cơ
  • Đầu vào cảm biến bên ngoài tích hợp để đo dòng điện xoay chiều lên đến 5000 A
  • Đồng bộ hóa tối đa 8 đơn vị để đo nhiều đơn vị
  • Tạo đồng hồ đo công suất 6 kênh bằng cách đồng bộ hóa hai đơn vị PW3337 và sử dụng ứng dụng PC miễn phí

2. Ứng dụng của thiết bị đo công suất HIOKI PW3337

Dùng cho việc phát triển và sản xuất động cơ, biến tần, bộ điều hòa điện, bộ nguồn và các thiết bị khác

Measurement linesSingle-phase 2-wires, single-phase 3-wires, 3-phase 3-wires, 3-phase 4-wires (voltage / current measurement range set for each wiring mode)
Measurement itemsVoltage, Current, Active power, Apparent power, Reactive power, Power factor, Phase angle, Frequency, Efficiency, Current integration, Active power integration, Integrated time, Voltage waveform peak value, Current waveform peak value, Voltage crest factor, Current crest factor, Time average current, Time average active power, Voltage ripple factor, Current ripple factor
Harmonic parametersSynchronization frequency range: 10 Hz to 640 Hz, Analysis order up to 50th
Harmonic voltage RMS value, Harmonic current RMS value, Harmonic active power, Total harmonic voltage distortion, Total harmonic current distortion, Voltage fundamental waveform, Current fundamental waveform, Active power fundamental waveform, Apparent power fundamental waveform, Reactive power fundamental waveform, Power factor fundamental waveform (displacement power factor), Voltage current phase difference fundamental waveform, Interchannel voltage fundamental wave phase difference, Interchannel current fundamental wave phase difference, Harmonic voltage content % , Harmonic current content % , Harmonic active power content %
(The following parameters can be downloaded as data during PC communication but not displayed: Harmonic voltage phase angle, Harmonic current phase angle, Harmonic voltage current phase difference)
Measurement range (*1)[Voltage] 0.15 V to 1000 V AC/DC

[Current]
Direct input: 2 mA to 65 A AC/DC
For AC/DC measurement using the CT6877A as an example: 4 A to 2000 A AC/DC (typical accuracy ±0.348%)
For AC measurement using the CT9667-01 as an example: 10 A to 5000 A AC (typical accuracy ±2.6%)

Integration measurement
(Integration time up to 10,000 hours)		[Current] No.of displayed digits: 6 digits (from 0.00000 mAh, Polarity-independent integration and Sum value)
[Active power] No.of displayed digits: 6 digits (from 0.00000 mWh, Polarity-independent integration and Sum value)
Input resistance (50/60 Hz)[Voltage] 2 MΩ, [Current] 1 mΩ or less (direct input)
Basic accuracy
(Active power)		±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)
±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)
Display refresh rate5 times/s to 20 seconds (depends on average times settings)
Frequency characteristicsDC, 0.1 Hz to 100 kHz
D/A output
(-02/-03 model only)		16 channels (selectable from following items), Level output DC ±2 V, Waveform output 1 V f.s.
Level output, instantaneous waveform output (voltage, current, active power)
Level output (apparent power, reactive power, power factor, or other)
High-speed active power level output
Functions[Rectification method] AC+DC, AC+DC Umn, AC, DC, FND, Auto-range, Average, VT or CT ratio settings, Synchronized control, MAX/MIN, or other functions
InterfacesRS-232C / LAN standard, (-01/-03 model also includes GP-IB)
Power supply100 to 240 V AC, 50/60 Hz, 40 VA max.
Dimensions and mass305 mm (12.01 in) W × 132 mm (5.20 in) H × 256 mm (10.08 in) D, 5.6 kg (197.5 oz)
Included accessoriesInstruction manual × 1, Measurement guide × 1, Power cord × 1
