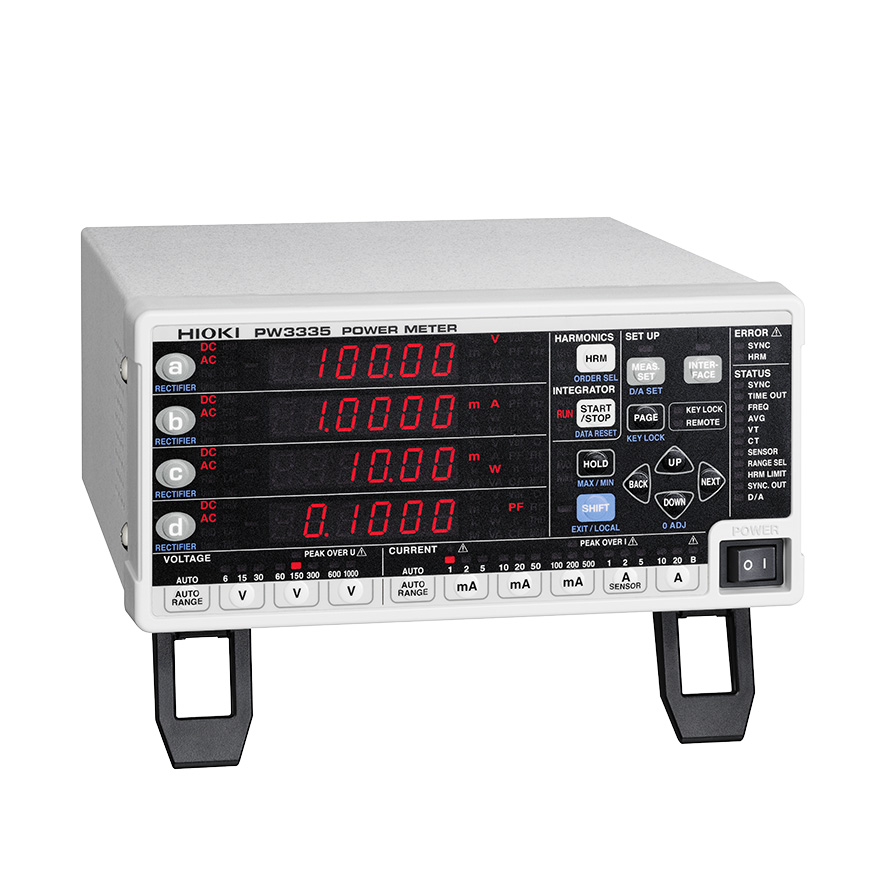

HIOKI PW3335 Thiết bị đo công suất

HIOKI
Loại: Thiết bị đo công suất
Hãng sản xuất: HIOKI

Liên hệ

Thiết bị đo công suất HIOKI PW3335 đo công suất dự phòng AC/DC lên đến tải công suất lớn

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của thiết bị đo công suất HIOKI PW3335

Đồng hồ đo công suất để bàn và máy phân tích công suất Hioki là thiết bị đo công suất tốt nhất trong phân khúc, cho phép đo các đường dây một pha đến ba pha với độ chính xác cao. PW3335 mang lại độ chính xác đo lường cao và xử lý dòng điện có giá trị đỉnh cao hơn trong dải dòng điện thấp hơn (tức là hệ số đỉnh cao), đồng thời giảm thiểu ảnh hưởng của hệ số công suất, giúp giảm đáng kể độ không chắc chắn khi đo công suất, đặc biệt quan trọng khi công suất dự phòng đo được ở mức μA.

  • Tương thích với chuẩn SPECpower® (*1) về mức tiêu thụ điện năng của máy chủ
  • Độ chính xác cao ±0,1% (*2)
  • Dải đo rộng từ 1mA đến 20A, đầu vào liên tục tối đa 30A
  • Băng thông tần số rộng từ 0,1 Hz đến 100 kHz hoặc DC
  • Đạt được độ chính xác vượt trội ngay cả với hệ số công suất thấp để kiểm tra không tải máy biến áp và động cơ
  • Điều khiển đồng bộ sử dụng tối đa 8 thiết bị đo
  • Cổng đầu vào cảm biến bên ngoài tích hợp để đo dòng điện xoay chiều lên đến 5000 A (chỉ dành cho PW3335-03, PW3335-04)
  • Gửi giá trị đo được đến bộ ghi dữ liệu Hioki bằng bộ chuyển đổi tương thích công nghệ không dây Bluetooth®

2. Ứng dụng của thiết bị đo công suất HIOKI PW3335

Đo mức tiêu thụ điện năng sóng hài và điện năng dự phòng theo IEC62301

Measurement linesSingle-phase/ two-wires
Measurement itemsVoltage, current, active power, apparent power, reactive power, power factor, phase angle, frequency, maximum current ratio, current integration, active power integration, integration time, voltage waveform peak value, current waveform peak value, voltage crest factor, current crest factor, time average current, time average active power, voltage ripple rate, current ripple rate
Harmonic parametersSynchronization frequency range : 10 Hz to 640 Hz
Maximum analysis order : 50th
Harmonic voltage RMS value, harmonic current RMS value, harmonic active power, total harmonic voltage distortion, total harmonic current distortion, fundamental wave voltage, fundamental wave current, fundamental wave active power, fundamental wave apparent power, fundamental wave reactive power, fundamental wave power factor (displacement power factor), fundamental wave voltage current phase difference, harmonic voltage content percentage, harmonic current content percentage, harmonic active power content percentage
(The following parameters can be downloaded as data with only PC communications : Harmonic voltage phase angle, harmonic current phase angle, harmonic voltage current phase difference)
Measurement ranges[Voltage] AC/DC 6 V to 1000 V, 8 ranges
[Current] AC/DC 1 mA to 20 A, 14 ranges
[Power] 6.0000 mW to 20.000 kW (Depends on combination of voltage and current range)
Effect of power factor : ±0.1% f.s. or less (45 to 66 Hz, at power factor = 0)
Integration measurement
(Integration time up to 10,000 hours)		Switchable between fixed-range integration and auto-range integration.
[Current] No. of displayed digits: 6 digits (from 0.00000 mAh, polarity-independent integration and sum value)
[Active power] No. of displayed digits: 6 digits (from 0.00000 mWh, polarity-independent integration and sum value)
Input resistance (50/60 Hz)[Voltage input terminal] 2 MΩ
[Current input terminal] 520 mΩ or less (at 1 mA to 100 mA range), 15 mΩ or less (at 200 mA to 20 A range)
Basic accuracy
(Active power)		±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at input < 50% f.s.)
±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ input)
Display refresh rate5 times/s to 20 seconds (depend on average times settings)
Frequency characteristicsDC, 0.1 Hz to 100 kHz
D/A output
(-02/-04 models only)		7 channels (selectable from the following items): level output DC ±2 V f.s. or 5 V f.s., waveform output 1 V f.s., level output, instantaneous waveform output (voltage, current, active power), level output (apparent power, reactive power, power factor, or other), high-speed level output (voltage, current, active power)
Functions[Rectification method] AC+DC, AC+DC Umn, AC, DC, FND, Auto-range, Average, VT or CT ratio settings, Synchronized control, MAX/MIN, and more
Logger connectivitySends measured values wirelessly to logger by using a Bluetooth® wireless technology serial conversion adapter. (Supported devices: Hioki LR8410 Link-compatible loggers), Ver. 1.1 and later, the PW3335-01 is not supported

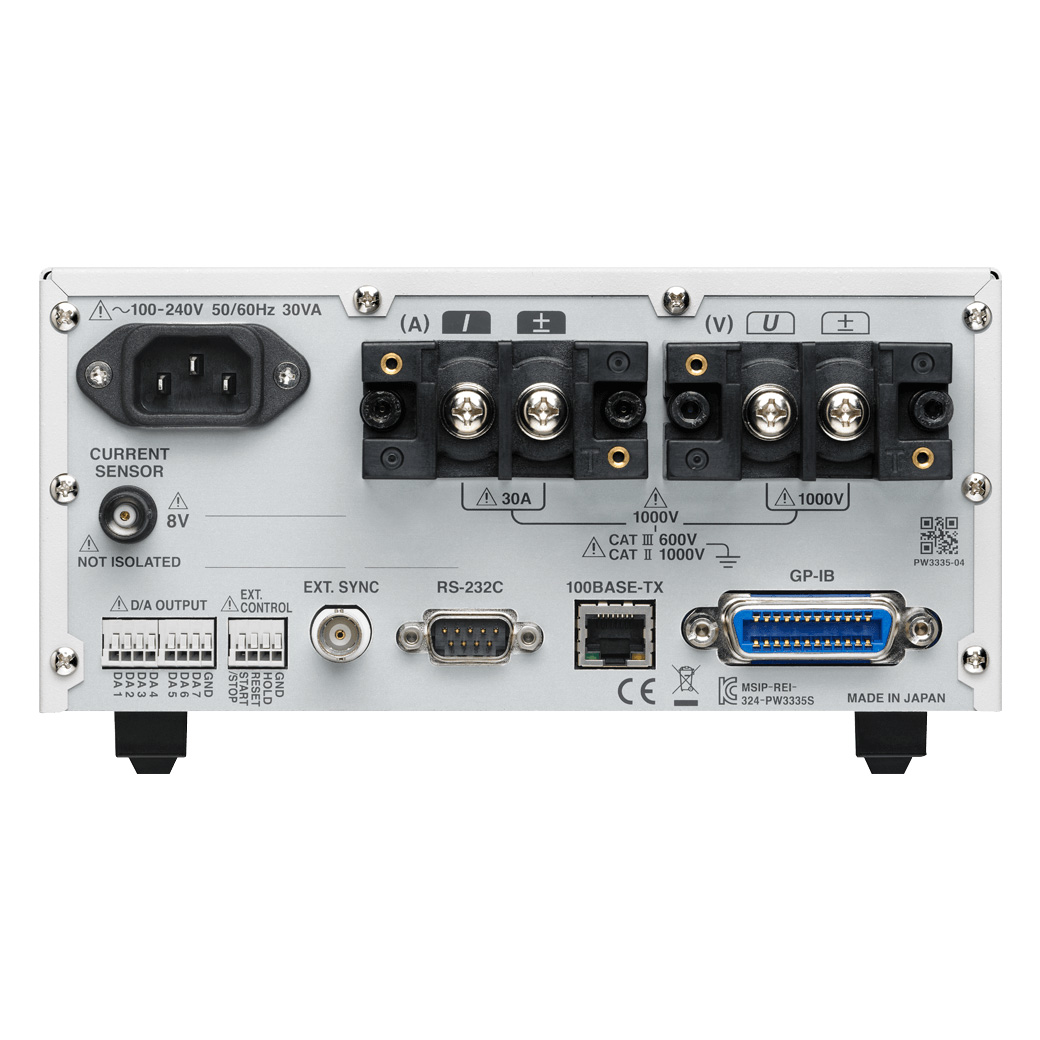

InterfacesLAN (all models), RS-232C (except -01 model, for communication/LR8410 link), GP-IB (-01, -04 models only)
Power supply100 V to 240 V AC, 50/60 Hz, 30 VA max.
Dimensions and mass210 mm (8.27 in)W × 100 mm (3.94 in)H × 245 mm (9.65 in)D, 3 kg (105.8oz)
Included accessoriesInstruction manual ×1, power cord ×1, voltage and current input terminal safety cover ×2, safety cover installation screws (M3 × 6 mm) ×4
