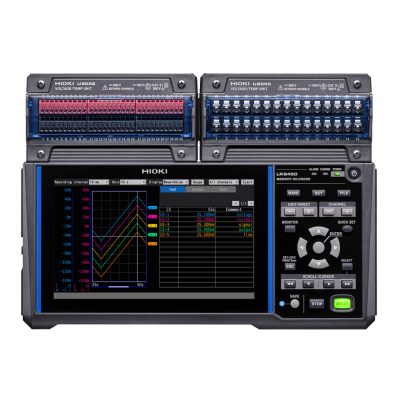

HIOKI LR8450 Thiết bị ghi dữ liêu đa kênh

HIOKI
Loại: Bộ ghi dữ liệu
Hãng sản xuất: HIOKI

Liên hệ

LR8450 cung cấp khả năng lấy mẫu 1 ms trên tối đa 120 kênh và có thể được ghép nối với 5 loại mô-đun trình cắm khác nhau. Các mô-đun đo độ biến dạng và độ biến dạng, lý tưởng cho các ứng dụng ô tô liên quan đến việc đánh giá các bộ phận của xe cũng như thiết bị robot.

Liên hệ

1. Đặc điểm của thiết bị ghi dữ liêu đa kênh HIOKI LR8450

Hioki Memory HiLoggers là bộ ghi dữ liệu tốc độ cao để ghi lại nhiều kênh tín hiệu điện áp, nhiệt độ, điện trở hoặc độ ẩm, một số mẫu cung cấp khả năng cách ly hoàn toàn giữa kênh và khả năng chống nhiễu mạnh.

  • Khả năng mở rộng đến 120 kênh với các mô-đun có dây/plug-in
  • Ghi điện áp đầu ra từ các cảm biến áp suất và các loại khác với tốc độ 1ms
  • Kết nối trực tiếp đến các tín hiệu đo lường và cảm biến đo biến dạng trong khoảng thời gian nhanh cỡ 1ms
  • Giảm thiểu rõ rệt ảnh hưởng của nhiễu giúp bạn đo lường an toàn trong các khu vực điện áp và tần số cao như xung quanh mô tơ biến tần.

2. Ứng dụng của thiết bị ghi dữ liêu đa kênh HIOKI LR8450

Ghi dữ liệu tốc độ cao của nhiều kênh tín hiệu điện áp, nhiệt độ, điện trở hoặc độ ẩm, …

Tối đa số lượng mô-đun có thể kết nối4 mô-đun
Các mô-đun có thể kết nối
(Mô-đun plug-in)
U8550U8551U8552U8553U8554U8555

(U8555: được hỗ trợ V2.00 trở lên)

Số kênh đo lườngLên đến 120 ch với các mô-đun plug-in.
U8555 có thể đầu vào lên đến 500 kênh trên mỗi đơn vị.
Đầu vào xung / logic[Số ch] 8 ch (GND thông thường, không cách ly, cài đặt dành riêng cho đầu vào xung / logic cho các kênh riêng lẻ)
[Định dạng đầu vào thích ứng] Tiếp xúc không điện áp, bộ thu mở hoặc đầu vào điện áp
[Đếm] xung 0 đến 1000 M, độ phân giải 1 xung
[Tốc độ quay] 0 đến 5000 / n (r / s), độ phân giải 1 / n (r / s), 0 đến 300.000 / n (r / phút), độ phân giải 1 / n (r / phút.), n: Số xung trên mỗi vòng quay (1 đến 1000)
[Đầu vào logic] Bản ghi 1 hoặc 0 cho mỗi khoảng thời gian ghi
Khoảng thời gian ghi1 ms *, 2 ms *, 5 ms * (*: Chỉ có thể cài đặt khi sử dụng mô-đun 1 ms/ S), 10 ms đến 1 giờ, 22 lựa chọn (Khoảng thời gian làm mới dữ liệu có thể được đặt cho mỗi đơn vị)
Lưu trữ dữ liệuThẻ nhớ SD / Ổ USB (người dùng có thể lựa chọn)
(Chỉ phương tiện lưu trữ do HIOKI bán mới được đảm bảo hoạt động)
Kết nối LAN100BASE-TX / 1000BASE-T, hỗ trợ DHCP, DNS,
Chức năng: Thu thập dữ liệu, cài đặt điều kiện được sử dụng với phần mềm Logger Utility, cấu hình cài đặt và kiểm soát ghi bằng lệnh truyền thông, máy chủ FTP / máy khách FTP, máy chủ HTTP, truyền Email, máy khách NTP
Giao diện USBỔ cắm Series A × 2: Tuân theo USB 2.0 (ổ USB, bàn phím hoặc trung tâm)
Ổ cắm dòng mini-B × 1: Thu thập dữ liệu, cài đặt điều kiện được sử dụng với Tiện ích ghi nhật ký, định cấu hình cài đặt và điều khiển ghi bằng các lệnh giao tiếp, truyền dữ liệu từ Thẻ nhớ SD được kết nối sang máy tính
Khe cắm thẻ nhớ SDKhe cắm tuân thủ tiêu chuẩn SD × 1 (với thẻ nhớ SD / hỗ trợ thẻ nhớ SDHC), Các tùy chọn hoạt động được đảm bảo: ‌Z4001, Z4003
Hiển thịMàn hình tinh thể lỏng màu TFT 7 inch (WVGA 800 × 480 pixel)
Chức năngLưu dữ liệu dạng sóng trong thời gian thực vào thẻ nhớ SD hoặc ổ USB, tính toán giá trị số, tính toán dạng sóng, đầu ra cảnh báo 8ch, đầu ra điện áp × 2 (có thể chọn 5 V / 12 V / 24 V)
Nguồn[Bộ đổi nguồn AC] Sử dụng Z1014 (100 đến 240 V AC, 50/60 Hz), 95 VA Max. (bao gồm bộ đổi nguồn AC), 28 VA Max. (không bao gồm bộ chuyển đổi AC)
[Bộ pin] Sử dụng Z1007 (chứa được 2 pin), sử dụng liên tục 4 giờ (giá trị tham khảo cho 2 cục), 20 VA Max.
[Nguồn ngoài] 10 đến 30 V DC, 28 VA Max.
Kích thước và khối lượngKhông có bất kỳ mô-đun nào: 272 mm (10,71 in) W × 145 mm (5,71 in) H × 43 mm (1,69 in) D (không bao gồm phần nhô ra), 1108 g (39,1 oz) (không bao gồm pin)
Với 2 mô-đun: 272 mm (10,71 in) W × 198 mm (7,80 in) H × 63 mm (2,48 in) D (không bao gồm phần nhô ra)
Với 4 mô-đun: 272 mm (10,71 in) W × 252 mm (9,92 in) H × 63 mm (2,48 in) D (không bao gồm phần nhô ra)

Hướng dẫn sử dụng nhanh

Đĩa ứng dụng LOGGER

Cáp USB

Bộ chuyển đổi AC Z1014
