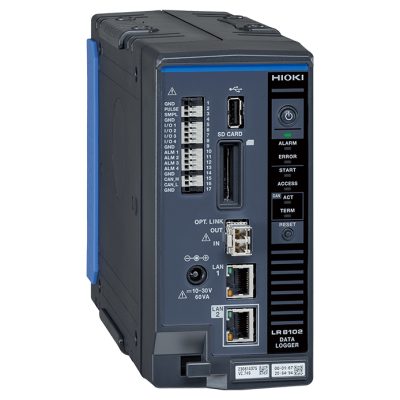

HIOKI LR8101/ LR8102 Bộ ghi dữ liệu

HIOKI
Loại: Bộ ghi dữ liệu
Hãng sản xuất: HIOKI

Liên hệ

Bộ ghi dữ liệu mới từ Hioki – LR8101 (tiêu chuẩn) và LR8102 (nâng cao) đảm bảo an toàn cho hệ thống điện áp cao, và cung cấp số lượng lớn kênh đo lường.

Liên hệ

1. Đặc điểm của bộ ghi dữ liệu HIOKI LR8101/ LR8102

Bộ ghi dữ liệu Hioki LR8101, LR8102 thúc đẩy giải pháp biến các vấn đề của hệ thống đo lường thành lợi thế, chẳng hạn như bằng cách đảm bảo an toàn cho hệ thống điện áp cao, cung cấp số lượng lớn kênh đo lường và hiện thực hóa khả năng tương thích dữ liệu với các hệ thống server (máy chủ).

  • [LR8102] Thêm kênh bằng cách đồng bộ hóa lấy mẫu trên nhiều bộ ghi
  • [LR8102] Truyền dữ liệu tốc độ cao trong thời gian thực



  • Thiết kế dạng module (mô-đun): dễ dàng thêm mô-đun đo lường khi hệ thống cần mở rộng, tăng tính linh hoạt, nhưng vẫn đảm bảo độ chính xác cao.
  • Kết nối tối đa 10 mô-đun đo lường trên mỗi bộ ghi
  • Hỗ trợ tới 3000 kênh cho điện áp và nhiệt độ, 120 kênh cho công suất
  • Tốc độ cao: thời gian làm mới dữ liệu lên đến 5ms
  • Cảm biến dòng điện có độ chính xác cao: đo tới 2000A

2. Ứng dụng của bộ ghi dữ liệu HIOKI LR8101/ LR8102

  • Dành cho dây chuyền sản xuất biến tần PV:

Trong số các bộ biến tần PV, bộ biến tần chuỗi đang được thiết kế để hoạt động ở điện áp cao hơn và cung cấp nhiều mạch đầu vào hơn để tạo điều kiện cho hoạt động tiết kiệm năng lượng. Thiết bị được sử dụng trên các đường dây sản xuất như vậy phải hỗ trợ điện áp cao trong khi vẫn cung cấp đủ khả năng mở rộng để chứa nhiều điểm đo hơn, tất cả đều có diện tích thiết bị thử nghiệm nhỏ hơn. Chính vì vậy, Hioki đã phát triển mô-đun M7103 để đáp ứng các yêu cầu này.

*Mô-đun M7103 không thể tự thực hiện phép đo, mà cần phải có bộ ghi dữ liệu HIOKI LR8101 / LR8102, …

  • Thích hợp để kiểm tra sạc/xả pin:

Điện áp của pin sử dụng trong xe điện ngày càng cao. Vì vậy, cần thiết để thực hiện quá trình đo lường điện áp, nhiệt độ của pin một cách an toàn trong thử nghiệm sạc/xả pin điện áp cao, điện áp nối đất và điện áp giữa module với module của thiết bị.

Các module lý tưởng để sử dụng trong đo lường điện áp của các ngăn xếp trong bộ pin và trong thử nghiệm sạc/xả trên dây chuyền sản xuất pin:

Module (mô-đun)Mô-đun điện áp/nhiệt độ M7100Mô-đun điện áp/nhiệt độ M7102
Bộ pinĐối với bộ pin 600 V đến 1500 VĐối với bộ pin 600 V trở xuống
Điện áp nối đất định mức tối đa1500 V DC, 1000 V AC (CAT II)600V DC, 600V AC (CAT II)
Điện áp định mức giữa mô-đun với mô-đun tối đa1500 V DC, 1000 V AC600V DC, 600V AC
Số kênh tối đa15 kênh/mô-đun30 kênh/mô-đun
Tốc độ lấy mẫuLên đến 5 msLên đến 10 ms

*Mô-đun M7100,M7102 không thể tự thực hiện phép đo, mà phải cần có bộ ghi dữ liệu HIOKI LR8101 hoặc HIOKI LR8102.

Dòng sản phẩmBộ ghi dữ liệu LR8102Bộ ghi dữ liệu LR8101
Số lượng kết nối mô-đun tối đa10
Số lượng bộ ghi dữ liệu có thể đồng bộ 10
(Yêu cầu cáp kết nối quang)
N/A
NguồnBộ đổi nguồn AC: Bộ đổi nguồn AC Z1016 (hoạt động trên 12 V DC ±10%)
Nguồn điện bên ngoài: 10 V DC đến 30 V DC
Dải nhiệt độ và độ ẩm hoạt động−10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)
Số cổng LAN21
Phương thức kết nối[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP

[Chức năng LAN2]
XCP trên Ethernet (UDP)
Dữ liệu đo có thể được xuất ra bằng UDP
[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP
Bộ nhớ ngoàiỔ USB, Đảm bảo hoạt động: Z4006 (16 GB)
Hỗ trợ thẻ nhớ SD/thẻ nhớ SDHC, Bảo đảm hoạt động: Z4001 (2 GB), Z4003 (8 GB)
Điều khiển bên ngoàiĐầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu cuối GND (5), giao diện CAN (1)Đầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu nối GND (5)
Kích thước và trọng lượng– Không có mô-đun:
Xấp xỉ. 80W × 166H × 238D mm (3,1W × 6,5H × 9,4D in.) (không bao gồm các phần nhô ra), Xấp xỉ. 1,5 kg (3,3 lb)
– Với 1 chiếc M7100 được cài đặt:
Xấp xỉ. 134W × 166H × 263D mm (5,3W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
– Với 10 M7100 được cài đặt:
Xấp xỉ. 620W × 166H × 263D mm (24,4W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
Chú ý vận hành
Chỉ dẫn thiết lập

DVD

Module điện áp/nhiệt độM7102
Module điện áp/nhiệt độM7100
Dây nguồnL1012
Bộ chuyển đổi ACZ1016
Cáp CAN9713-01
Cáp kết nối (1m)L6101
Cáp kết nối (10m)L6102
USBZ4006
Thẻ nhớ SD 8GBZ4003
Thẻ nhớ SD 2GBZ4001
