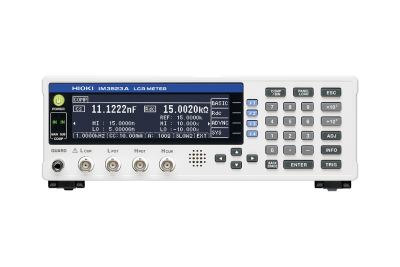

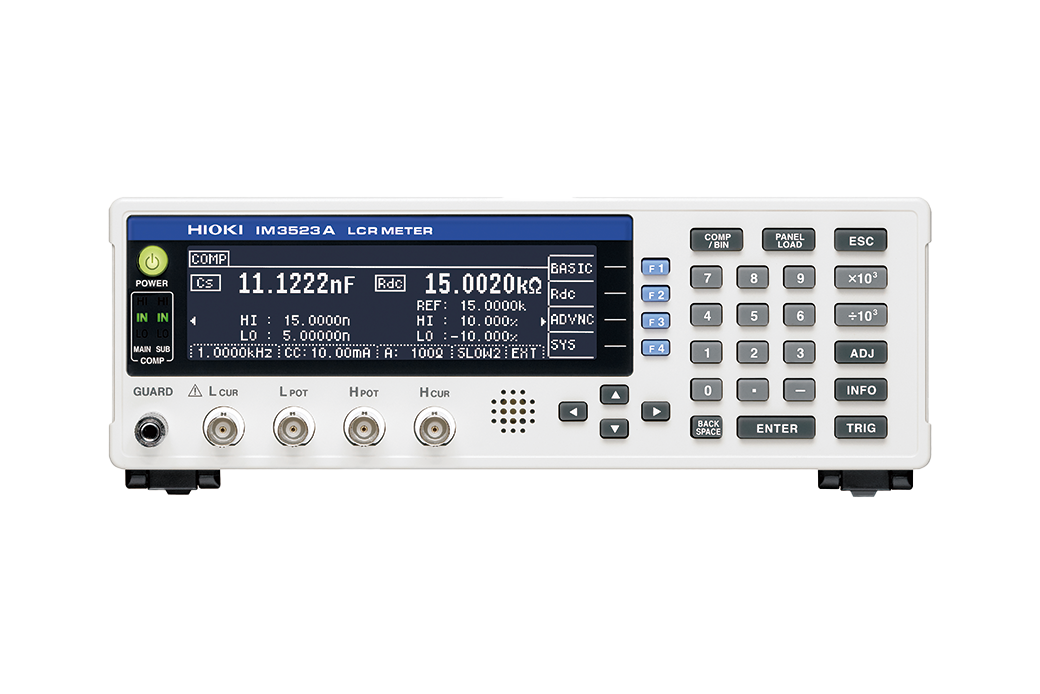

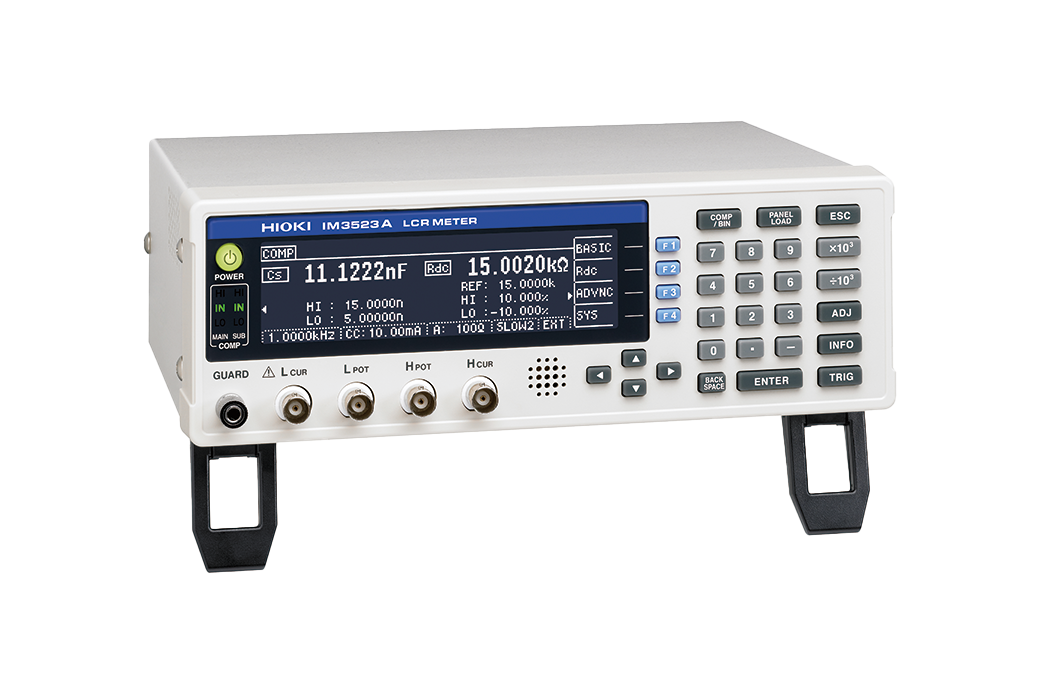

Thiết Bị Đo LCR HIOKI IM3523A và thiết bị phân tích trở kháng với dải đo từ 1 mHz đến 3 Ghz đáp ứng đa dạng ứng dụng kiểm tra linh kiện điện tử. Thiết bị này lý tưởng cho dây chuyền sản xuất linh kiện điện tử và kiểm tra tự động.
Dòng máy đo LCR và máy phân tích trở kháng Hioki có dải đo từ 1 mHz đến 3 GHz, phù hợp với nhiều ứng dụng trong việc kiểm tra linh kiện điện tử. IM3523A được thiết kế để đo lường cơ bản trên dây chuyền sản xuất, nhờ đó có thể được cung cấp với giá thành thấp, đồng thời mang lại độ tin cậy đo lường được cải thiện nhờ chức năng kiểm tra tiếp điểm.
Model IM3523A phù hợp với:
Lưu ý: Sản phẩm không đi kèm probe hoặc test fixture — cần chọn mua phụ kiện riêng phù hợp với ứng dụng đo.
| Measurement modes | LCR (Measurement with single condition), Continuous testing (Continuous measurement under saved conditions) | |||||
|---|---|---|---|---|---|---|
| Measurement parameters | Z, Y, θ, X, G, B, Q, Rdc (DC resistance), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) | |||||
| Measurement range | 100 mΩ to 100 MΩ, 10 ranges (All parameters defined in terms of Z.) | |||||
| Displayable range | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [unit] to 9.99999G [unit]) Real value display for Z and Y only θ: ± (0.000° to 180.000°), D: ± (0.00000 to 9.99999) Q: ± (0.00 to 99999.9), Δ%: ± (0.0000% to 999.999%) | |||||
| Basic accuracy | Z : ±0.05% rdg. θ: ±0.03° | |||||
| Measurement frequency | 40 Hz to 200 kHz (5 digits setting resolution) | |||||
| Measurement signal level | V mode, CV mode: 5 mV to 5 Vrms, 1 mVrms steps CC mode: 10 μA to 50 mArms, 10 μArms steps | |||||
| Output impedance | 100 Ω | |||||
| Display | Monochrome LCD | |||||
| Measurement time | 2 ms (1 kHz, FAST, representative value) | |||||
| Functions | Comparator, BIN measurement (classify function), Panel loading/saving, Memory function | |||||

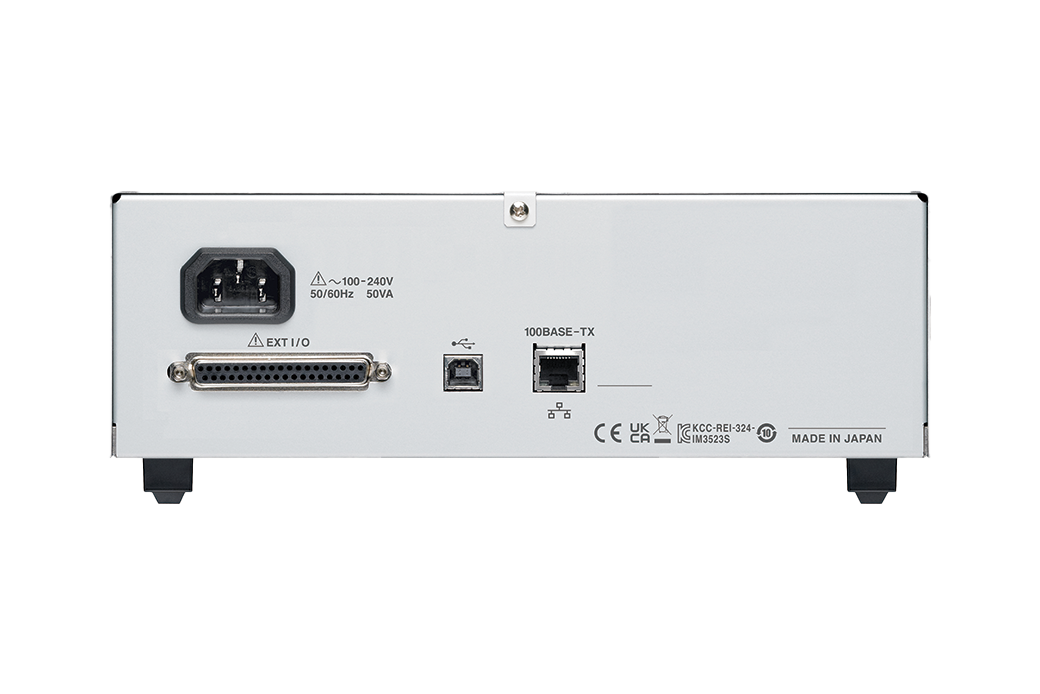

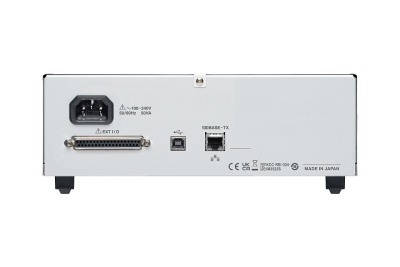

| Interfaces | EXT I/O (handler), USB communication (full-speed), LAN | |||||
| Power supply | 100 to 240 V AC, 50/60 Hz, 50 VA max | |||||
| Dimensions and mass | 260 mm (10.24 in) W × 88 mm (3.46 in) H × 203 mm (7.99 in) D, 2.1 kg (84.7 oz) | |||||
| Included accessories | Power cord × 1 , CD-R (Includes Instruction manual, PC commands and Sample software) × 1, Startup guide× 1, Operating precautions× 1 | |||||
