Được thiết kế cho mục tiêu R&D pin thể rắn của xe điện (EV), hệ thống đo trở kháng bột HIOKI được trang bị unit nén nhỏ gọn, nhiều module đo tích hợp và phần mềm chuyên dụng. Hệ thống hoạt động hoàn toàn trong buồng cách ly, cải thiện an toàn lao động và giảm nguy cơ ô nhiễm.
Được trang bị cơ chế nén và cơ chế đo dày được thiết kế nhỏ gọn cùng với khả năng đo điện có độ chính xác cao. Thiết kế nhỏ gọn của hệ thống cho phép lắp đặt bộ phận ép trong môi trường có điểm sương thấp, chẳng hạn như hộp găng tay, do đó có thể thực hiện phép đo một cách an toàn mà không lo ngại về nguy cơ rò rỉ khí hydro sunfua và biến đổi vật liệu.
Để đánh giá đúng các tính chất cơ học và điện của vật liệu dạng bột, tất cả các cơ chế và phần mềm đều được thiết kế nội bộ tại Hioki.
– Phần mềm đo lường tích hợp dữ liệu đo lường

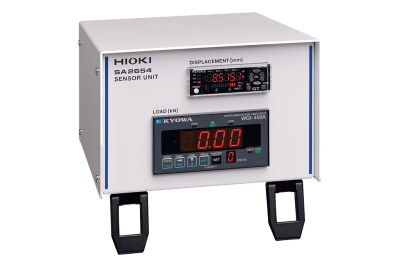

– Bộ cảm biến theo dõi áp suất và độ dịch chuyển
– Máy ép nhỏ gọn với cơ cấu ép tích hợp, cảm biến lực và máy đo độ dịch chuyển

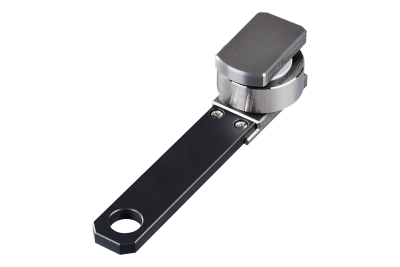

– Thiết bị thử nghiệm cường độ cao để nạp vật liệu dạng bột

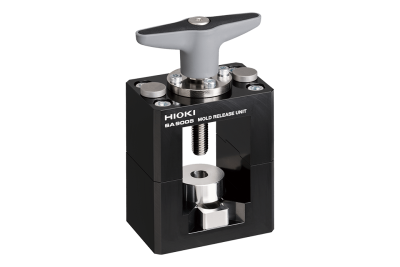

– Bộ phận nhả khuôn để tháo bột đã nén
Tùy thuộc vào mục tiêu đo lường, bạn có thể chọn dụng cụ hỗ trợ đo điện trở AC hoặc đo điện trở DC:
– Chất điện phân rắn -> Đo điện trở AC
– Phụ kiện dẫn điện -> Đo điện trở DC
Bằng cách kết hợp ba loại dụng cụ đo, hệ thống này có thể bao phủ dải tần số đo rộng từ DC, 1 mHz đến 5 MHz.

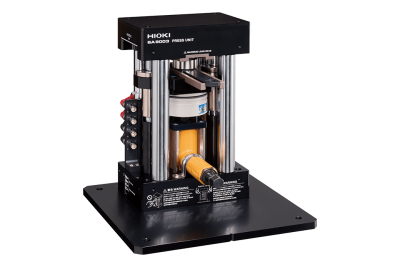

Thiết bị ép HIOKI SA9003 có kích thước nhỏ gọn cho phép lắp đặt bên trong hộp đựng Glove Box (găng tay). Điều này cho phép toàn bộ quy trình, từ nạp vật liệu đến ép bột và đo lường, tất cả các nhiệm vụ đều được hoàn thành an toàn bên trong môi trường khép kín.
Chiều dài của cáp kết nối giữa Máy ép HIOKI SA9003 và thiết bị đo là 80 cm.
(Khoảng cách giữa dụng cụ đo và mặt bích BNC là 30 cm và khoảng cách giữa mặt bích BNC và bộ phận ép là 50 cm)
| Tần suất có thể thực hiện phép đo | DC đến 5 MHz (Ba loại dụng cụ đo được sử dụng) |
|---|---|
| Tải phương pháp ứng dụng | Vận hành thủ công (không thể kiểm soát tải liên tục) |
| Phạm vi tải (phạm vi nén) | 0 đến 60 kN (0 đến 764 MPa, khi sử dụng điện cực thử nghiệm SA9004-01 φ10 mm) |
| Độ chính xác đo tải | ±3% tốc độ |
| Lỗi đo độ dày | ±10 µm (trong môi trường nhiệt độ không đổi, sau khi hiệu chuẩn được thực hiện) (trong phạm vi tải trọng từ 10 kN đến 60 kN, chỉ khi tải trọng tăng dần) |
| Kích thước điện cực | φ10mm (SA9004-01) |
| Kích thước phần nạp bột | φ10 mm, độ sâu: 7 mm |
| Dải nhiệt độ và độ ẩm hoạt động | 23 ° C ± 5 ° C (73 ° F ± 9 ° F), 80% RH trở xuống (không ngưng tụ) |
| Điện áp cung cấp định mức | 100 V đến 240 V AC (SA2654, IM3570, IM3533, RM3545A) |
| Kích thước và trọng lượng | Kích thước: xem Hình 1 Trọng lượng: SA9003 khoảng 20,7 kg (45,6 lb.), SA2654 khoảng 2,3 kg (5,1 lb.) |
