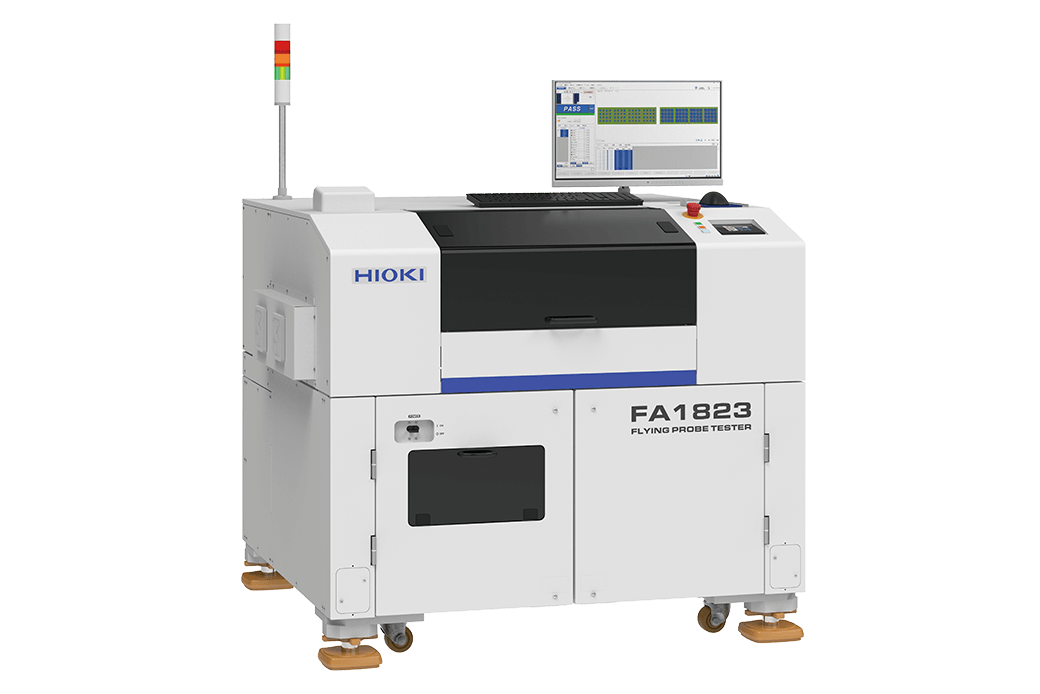

Máy thử nghiệm bằng đầu dò tự động HIOKI FA1823 có độ chính xác cao, khả năng test linh hoạt với pad nhỏ, pitch nhỏ, phù hợp substrate phức tạp, linh hoạt cho nhiều loại board.
HIOKI cung cấp dòng thiết bị “bare-board / package / populated-board testing” — tức các tester dành cho bo mạch trơn (bare board), bo mạch có linh kiện (populated board), hay substrate / bảng mạch khác nhau.
“Flying probe tester” = máy test bo mạch tự động dùng đầu đo dạng probe di động (“flying probe”) — không cần fixture cố định như test jig cũ, phù hợp để kiểm tra bo mạch chưa gắn linh kiện (bare board), hoặc substrate, board mật độ cao, board uốn dẻo, CSP/HDI.
Ưu điểm chính: độ chính xác cao, khả năng test linh hoạt với pad nhỏ, pitch nhỏ, phù hợp substrate phức tạp, linh hoạt cho nhiều loại board.
Bạn nên cân nhắc dùng một model flying-probe nếu bạn:
Đang phát triển hoặc sản xuất bare board, board chưa gắn linh kiện, PCB substrate, flexible board, HDI, CSP, board mật độ cao và cần kiểm tra pattern / đường mạch / via / shorts / opens / cách điện / integrity trước khi lắp linh kiện.
Cần linh hoạt, không muốn tạo jig riêng (test fixture) cho mỗi board — flying-probe tester giúp kiểm tra nhiều mẫu khác nhau mà không cần fixture cố định.
Cần hỗ trợ pad pitch nhỏ, pad size nhỏ, tức board có mật độ cao, vị trí pad gần nhau → phù hợp cho thiết kế hiện đại, miniaturized.
Muốn kiểm tra cả 2 mặt của board (double-sided) — một số model hỗ trợ probe cả top & bottom.
Muốn tối ưu tốc độ kiểm tra — model có tốc độ lên đến ~ 100 điểm/giây để đảm bảo throughput nếu số lượng bo nhiều.
| Model | Số “cánh tay” probe / dạng test / tốc độ & khả năng / ghi chú |
|---|
| FLYING PROBE TESTER FA1815-20 | 4 cánh tay (2 probe phía trên + 2 probe phía dưới), test 2 mặt (double-sided), tốc độ tối đa ~ 100 điểm/giây, khả năng pad-pitch tối thiểu 34 µm (với probe CP1075-09), kích thước pad tối thiểu 4 µm. |
| FLYING PROBE TESTER FA1813 | 4 cánh tay, tốc độ ~ 76 điểm/giây; pad pitch tối thiểu mặt trên 32 µm, mặt dưới 44 µm; pad size nhỏ nhất mặt trên 2 µm, mặt dưới 14 µm (với CP1075-09). Dùng để kiểm tra bo/pads mật độ cao. |
| FLYING PROBE TESTER FA1816 | 2 cánh tay, tốc độ ~ 100 điểm/giây, single-sided (1 mặt), pad-pitch tối thiểu 40 µm, pad size tối thiểu 10 µm (với CP1075-09). Thiết bị horizontal-loading — phù hợp kiểm tra board đơn giản hoặc yêu cầu tốc độ cao. |
| FLYING PROBE TESTER FA1817 | 4 cánh tay, vertical double-sided (2 mặt), pad-pitch tối thiểu 45 µm, pad size tối thiểu 15 µm (với CP1075-09). Có khả năng phát hiện open-via (via hở) thông qua đo trở kháng thấp, và kiểm tra cách điện / pattern shape / voids qua đo cách điện siêu cao. |
| FLYING PROBE TESTER FA1811 | 2 cánh tay, hỗ trợ test fixture, precision probing 10 µm × 10 µm, minimum pitch ~ 40 µm; dùng cho package board testing — khi cần probe chính xác cao và / hoặc tốc độ cao. |
| FLYING PROBE TESTER FA1283 | 4 cánh tay, tốc độ tối đa ~ 100 điểm/giây, hỗ trợ board đôi phía (double-sided), pad pitch tối thiểu ~ 35–40 µm (tùy cấu hình), pad size nhỏ nhất từ ~ 5 µm trở lên (với CP1075-09 và phụ kiện FA1971-01). Có thể kiểm tra board từ bare board thông thường đến substrate mật độ cao, board mềm, CSP, v.v. |
