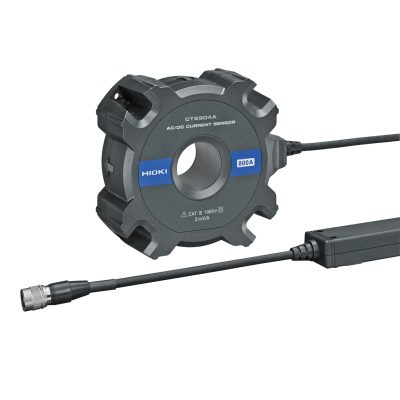

HIOKI CT6904A-2 CT6904A-3 Cảm biến dòng điện AC/DC

HIOKI
Loại: Đo dòng điện AC/DC
Hãng sản xuất: HIOKI

Liên hệ

CT6904A-2 có băng thông tần số từ DC đến 4 MHz (Model CT6904A-3 là DC đến 2 MHz) và dòng điện định mức là 800 A. Nó được sử dụng trong các lĩnh vực nghiên cứu và phát triển như đo tổn thất của lò phản ứng tần số cao, hệ thống sạc không dây và động cơ biến tần EV.

Liên hệ
Tư vấn Zalo Tải Catalogue

1. Đặc điểm của cảm biến dòng điện AC/DC HIOKI CT6904A-2/CT6904A-3

  • Kết hợp với máy phân tích công suất HIOKI PW8001 và PW6001
  • Dòng điện định mức: 800 A AC / DC
  • Băng thông tần số: Biên độ: DC đến 4 MHz (CT6904A-2), DC đến 2 MHz (CT6904A-3), Pha: DC đến 1 MHz
  • Độ chính xác: DC (Biên độ: ± 0,030% rdg. ± 0,009% fs, Không có đặc điểm kỹ thuật pha), 45 Hz ≤ f ≤ 65 Hz (Biên độ: ± 0,025% rdg. ± 0,009% fs, Pha: ± 0,08 °)
  • Điện áp ra: Định mức 2 mV / A (Thiết bị này xuất ra điện áp AC + DC thông qua Bộ cảm biến)
  • Đường kính lõi: φ 32 mm (1,26 in)
  • Công suất định mức tối đa: Tối đa 7 VA (Đo 800 A / 55 Hz, với nguồn điện ± 12 V)
  • Nhiệt độ hoạt động: -10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)

2. Ứng dụng của cảm biến dòng điện AC/DC HIOKI CT6904A-2/CT6904A-3

Nghiên cứu và phát triển như đo tổn thất của lò phản ứng tần số cao, hệ thống sạc không dây và động cơ biến tần EV.
