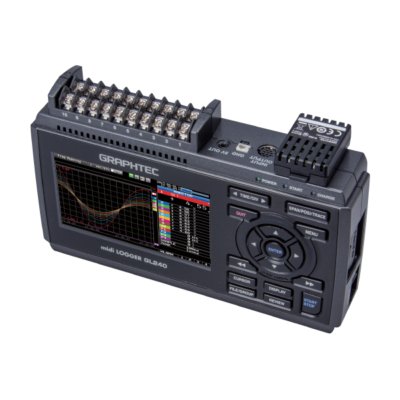

1. Đặc điểm của thiết bị ghi dữ liệu đa năng GRAPHTEC GL240
MỤC | MIÊU TẢ | |
---|---|---|
Số kênh đầu vào tương tự | 10 kênh | |
Đầu vào /đầu ra * 1 | Đầu vào * 2 | Kích hoạt hoặc Lấy mẫu (1 kênh), Logic / Xung (4 kênh) |
Đầu ra * 3 | Báo động (4 kênh) | |
Khoảng thời gian lấy mẫu | 10 ms đến 1 giờ (10ms đến 50ms: chỉ điện áp) * 4, Tín hiệu bên ngoài | |
Thang thời gian của hiển thị dạng sóng | 1 giây đến 24 giờ | |
Chức năng Trigger,Alarm | Trigger action | Bắt đầu hoặc dừng thu thập dữ liệu bằng trình kích hoạt |
Repeat action | Tắt, Bật (tự động chạy lại) | |
Trigger source | Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time | |
Condition Setting | Combination: OR or AND Analog signal: Rising (High), Falling (Low), Window-in, Window-out Logic signal: Pattern (combination of each input signal in high or low) Pulse (number of count): Rising (High), Falling (Low), Window-in, Window-out | |
Đầu ra báo động | Đầu ra báo động tình trạng cảnh báo xảy ra với các tín hiệu đầu vào * 5 | |
Chức năng đầu vào xung | Số vòng quay (RPM) | Đếm số lượng xung trên mỗi khoảng thời gian lấy mẫu và chuyển đổi thành vòng / phút (vòng quay mỗi phút), Số lượng xung cho một vòng quay có thể được đặt thành 50, 500, 5000, 50k, 500k, 5M, 50M, 500M vòng / phút / FS (rpm /Toàn thang đo) |
Số tích lũy | Tích lũy số lượng xung từ khi bắt đầu đo 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C / FS (Số đếm / Toàn thang đo) | |
Đếm tức thì | Đếm số lượng xung trên mỗi khoảng thời gian lấy mẫu 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C / FS (Số lượng / Toàn thang đo) | |
Chức năng tính toán | Giữa các kênh | Phép cộng, phép trừ, phép nhân và phép chia cho đầu vào tương tự |
Thống kê | Chọn hai phép tính từ Trung bình, Đỉnh, Tối đa, Tối thiểu, RMS | |
Chức năng tìm kiếm | Tìm kiếm các mức tín hiệu tương tự, giá trị logic hoặc xung hoặc điểm báo động trong dữ liệu đã chụp | |
Giao diện với PC | USB (Tốc độ cao), WLAN (sử dụng tùy chọn B-568) | |
Thiết bị lưu trữ | Nội bộ | Bộ nhớ Flash 4GB tích hợp * 6 |
Bên ngoài | Một khe cắm thẻ nhớ SD (Hỗ trợ thẻ nhớ SDHC, tối đa 32 GB) * 7 | |
Nội dung đã lưu | Dữ liệu đã chụp, Điều kiện cài đặt, Bản sao màn hình | |
Các chế độ ghi | Mode: Normal, Ring, Relay Ring: Saves most recent data (Number of captured data: 1000 to 2000000 points) *8 Relay: Saves data to multiple files without losing data until data capturing is stopped | |
Phát lại dữ liệu | Phát lại dữ liệu đã ghi được lưu trong GL240 (ở định dạng GBD hoặc CSV) | |
Chức năng chia tỷ lệ (Đơn vị kỹ thuật) | Giá trị đo có thể được chuyển đổi thành đơn vị kỹ thuật được chỉ định • Điện áp tương tự: Chuyển đổi sử dụng bốn điểm tham chiếu • Nhiệt độ: Chuyển đổi sử dụng hai điểm tham chiếu • Đếm xung: Chuyển đổi sử dụng hai điểm tham chiếu | |
Hành động trong khi thu thập dữ liệu | • Hiển thị dữ liệu parst (sử dụng chế độ hiển thị kép (Dữ liệu hiện tại + Trước đây)) • Hoán đổi nóng thẻ nhớ SD • Lưu dữ liệu giữa các con trỏ | |
Hiển thị | Kích thước | Màn hình màu TFT 4,3 inch (WQVGA: 480 x 272 điểm) |
Ngôn ngữ | Anh, Pháp, Đức, Trung, Hàn, Nga, Tây Ban Nha, Nhật | |
Thông tin *9 | Dạng sóng trong YT với các giá trị kỹ thuật số, Chỉ dạng sóng, Giá trị kỹ thuật số, Giá trị kỹ thuật số và giá trị thống kê | |
Môi trường hoạt động | 0 đến 45 ºC, 5 đến 85% RH (không ngưng tụ) (Khi hoạt động với bộ pin 0 đến 40 ºC, sạc pin 15 đến 35 ºC) | |
Nguồn năng lượng | Bộ chuyển điện xoay chiêu | 100 đến 240 V AC, 50/60 Hz (1 bộ chuyển đổi được đính kèm dưới dạng phụ kiện tiêu chuẩn) |
Nguồn DC | 8,5 đến 24 V DC (cần có cáp ổ đĩa DC (tùy chọn B-514)) | |
Bộ pin | Bộ pin có thể lắp (bộ pin (tùy chọn B-569): 7.2V DC, 2900mAh) | |
Điện năng tiêu thụ * 10 | Tối đa 36 VA | |
Kích thước bên ngoài (W x D x H) | Xấp xỉ 88 x 117 x 42 mm (Không bao gồm hình chiếu) | |
Trọng lượng | 500 g | |
Bảo hành | Bảo hành tiêu chuẩn 3 năm |
* 1. Cần có cáp Đầu vào / Đầu ra cho GL (tùy chọn B-513) để kết nối tín hiệu logic / xung.
* 2. Tín hiệu đầu vào;
- Dải điện áp: Lên đến 24V (mặt bằng chung)
- Loại tín hiệu: Điện áp, Bộ thu mở, Tiếp điểm (rơ le)
- Ngưỡng: Xấp xỉ. + 2,5 V (Độ trễ: Khoảng 0,5V (2,5V đến 3V))
* 3. Tín hiệu đầu ra: Bộ thu mở (kéo lên đến 5V bằng điện trở 10kΩ) <Định mức tối đa của bóng bán dẫn đầu ra>
- Điện áp: Max. 30V
- Hiện tại: Max. 0,5A
- Tản nhiệt bộ thu: Max. 0,2W
*4. Khoảng thời gian tối thiểu thay đổi tùy theo số lượng kênh được sử dụng.
* 5. Cổng đầu ra có thể được chỉ định trong mỗi kênh đầu vào.
* 6. Bộ nhớ Flash tích hợp khả dụng cho các thiết bị có số sê-ri C6043XXX trở lên. Vui lòng liên hệ với đại diện địa phương của bạn để biết thêm thông tin.
* 7. Không thể sử dụng thẻ nhớ SD trên khe cắm thẻ nhớ SD trong khi sử dụng thiết bị mạng LAN không dây (opton B-568).
*số 8. Kích thước của dữ liệu chụp sẽ bị giới hạn ở 1/3 bộ nhớ khả dụng.
* 9. Chế độ hiển thị được chuyển đổi mỗi khi nhấn phím chuyên dụng. Trong chế độ giá trị kỹ thuật số phóng đại, số kênh hiển thị có thể được chỉ định. Trong chế độ hiển thị dạng sóng, việc thay đổi thang thời gian sẽ có hiệu lực từ thời điểm của dữ liệu được hiển thị tiếp theo.
* 10. Đánh giá mức tiêu thụ điện năng tối đa bằng cách sử dụng bộ chuyển đổi AC, với màn hình LCD bật và bộ pin đang được
sạc.
* 11. Không bao gồm bộ đổi nguồn AC và bộ pin.
2. Các loại phụ kiện mua thêm (Optional) của thiết bị ghi dữ liệu đa năng GRAPHTEC GL240
- Bộ mạng LAN không dây (B-568): Bộ chuyển đổi mạng WLAN, IEEE802.11b/g/n
- Bộ pin (B-569) Pin Lithium-ion có thể sạc lại (7.2 V, 2900mAh)
- Cáp đầu vào/đầu ra cho dòng GL (B-513) Dài 2 m (không có kẹp ở đầu cáp)
- Cáp ổ đĩa DC (B-514) Dài 2 m (không có kẹp ở đầu cáp)
- Cảm biến độ ẩm (B-530) Với cáp tín hiệu dài 3 m (có phích cắm điện).
- Nguồn SV có sẵn trên thiết bị chính.
- Hộp đựng Pelican xốp tùy chỉnh (B-536US-240R)
- Hộp đựng Pelican vừa vặn tùy chỉnh với không gian lưu trữ rộng rãi
- Vít M3 (B-543) Vít M3 có vòng đệm phẳng (60 chiếc)
- Điện trở Shunt (B-551) Điện trở Shunt 250 ohm ±0,1% (Chuyển đổi tín hiệu dòng điện “4-20mA” thành Đầu ra “1-5V”). Điện trở Shunt (B-551-10)
- Điện trở Shunt 250 ohms ±0,1% (Chuyển đổi tín hiệu dòng điện “4-20mA” thành Đầu ra “1-5V”). 10 gói.
- Vỏ cao su bảo vệ (B-577) Vỏ cao su cho GL240 (Tùy chọn tiêu chuẩn khi mua GL240 mới bắt đầu từ tháng 5 năm 2018)
- Bộ đổi nguồn AC (ACADP-20) Đầu vào: 100 đến 240 V AC, Đầu ra: 24 V DC)
