Đánh giá đặc tính linh kiện áp điện (Piezoelectric) ở tốc độ cao

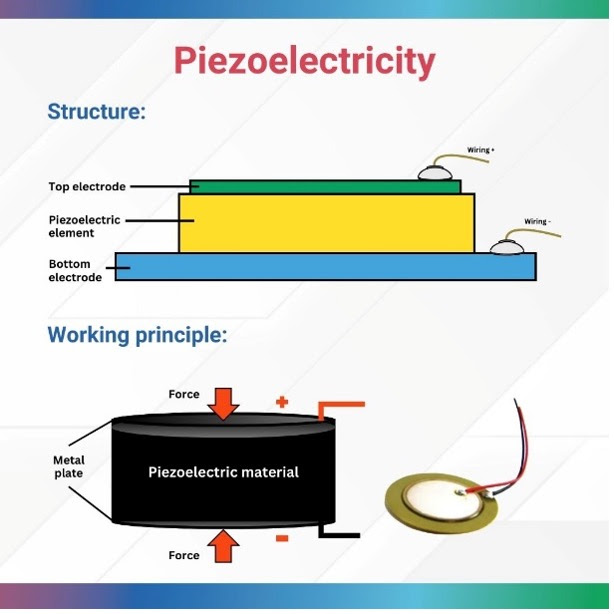

Trong các ứng dụng hiện đại như ô tô, thiết bị y tế và điện tử chính xác, phần tử áp điện (piezoelectric) ngày càng được sử dụng rộng rãi nhờ khả năng chuyển đổi giữa tín hiệu điện và dao động cơ học với độ chính xác cao. Tuy nhiên, để đảm bảo hiệu suất và độ tin cậy, việc đánh giá đặc tính của các phần tử này ở tốc độ cao là yêu cầu bắt buộc trong quá trình R&D và kiểm tra chất lượng.

Thách thức trong đo kiểm linh kiện áp điện

Phần tử áp điện hoạt động dựa trên phản ứng nhanh với tín hiệu điện, do đó việc đo kiểm cần đáp ứng:

• Tốc độ cao để bắt kịp các biến đổi nhanh của tín hiệu

• Độ chính xác cao để đánh giá đúng đặc tính điện và cơ học

• Độ lặp lại ổn định để đảm bảo tính tin cậy của dữ liệu

Ngoài ra, các yếu tố như nhiễu điện, cấu hình đo và thiết bị sử dụng cũng có thể ảnh hưởng đáng kể đến kết quả đo.

Giải pháp đo kiểm từ HIOKI

Để đáp ứng yêu cầu đo kiểm khắt khe, Hioki cung cấp các giải pháp chuyên dụng giúp:

• Thu thập dữ liệu với tốc độ cao và độ phân giải lớn

• Phân tích chi tiết đặc tính của phần tử áp điện

• Đảm bảo kết quả đo chính xác và có tính lặp lại cao

Các thiết bị đo của Hioki được thiết kế để hỗ trợ kỹ sư trong việc phân tích tín hiệu nhanh, đồng thời giảm thiểu sai số do môi trường hoặc cấu hình đo.

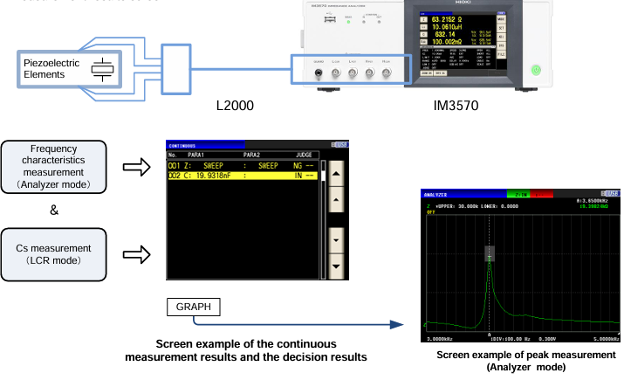

Các tính năng nổi bật của thiết bị phân tích trở kháng HIOKI IM3570:

✔ Chức năng frequency sweep đo đặc tính tần số với tốc độ 1ms/point và hiển thị đồ thị trên màn hình

✔ Panel Save cho phép lưu thiết lập đo của hai chế độ và thực hiện đo liên tục

✔ LCR Mode với bộ so sánh để xác định giá trị điện dung PASS / FAIL

✔ Analyzer Mode với peak decision giúp đánh giá trạng thái cộng hưởng dựa trên giới hạn trên/ dưới/ trái/ phải

✔ Hiển thị kết quả LCR và kết quả đánh giá đồng thời trên màn hình đo liên tục

✔ Xem chi tiết kết quả chế độ Analyzer trực tiếp từ màn hình kết quả đo liên tục bằng phím chức năng

Lợi ích khi đánh giá đúng đặc tính piezo

Việc đo kiểm chính xác giúp:

✔ Tối ưu thiết kế và hiệu suất sản phẩm

✔ Giảm lỗi trong quá trình sản xuất

✔ Nâng cao độ tin cậy và tuổi thọ thiết bị

✔ Rút ngắn thời gian phát triển sản phẩm

Trong bối cảnh công nghệ ngày càng yêu cầu tốc độ và độ chính xác cao, việc đo kiểm phần tử áp điện không chỉ là bước kiểm tra mà còn là yếu tố quyết định đến chất lượng sản phẩm cuối cùng. Lựa chọn giải pháp đo phù hợp sẽ giúp doanh nghiệp tối ưu hiệu suất, giảm chi phí và nâng cao năng lực cạnh tranh.
