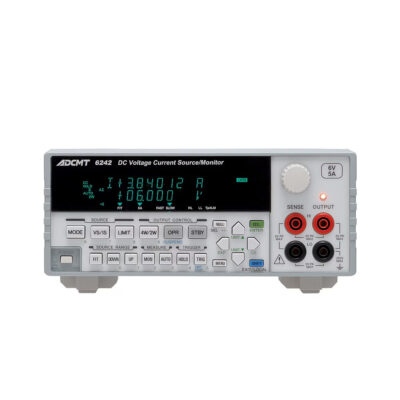

ADCMT 6241A / 6242 Máy cấp nguồn – đo dòng điện DC (DC voltage current source/Monitor)

ADCMT
Loại: Máy cấp nguồn DC
Hãng sản xuất: ADCMT

Liên hệ

Mẫu 6241A / 6242 là nguồn / màn hình điện áp DC và dòng điện có khả năng tạo ra 4½ chữ số và 5½ chữ số với độ chính xác cao ± 0,02%.

Liên hệ

1. Đặc điểm của Máy cấp nguồn – đo dòng điện DC ADCMT 6241A / 6242

Thiết bị có hai chức năng quét tuyến tính dốc, quét tuyến tính, quét cố định và quét ngẫu nhiên, đồng thời cũng có khả năng đo xung với độ rộng xung tối thiểu là 50 μs và đo điện áp / dòng điện thấp với độ phân giải 1μ V / 100 pA. Do đó, nó có thể được sử dụng cho một loạt các ứng dụng để đánh giá trong phòng nghiên cứu và phát triển (R & D) của chất bán dẫn và các linh kiện điện tử khác, hoặc cho các thử nghiệm đặc trưng trong dây chuyền sản xuất.
Đầu ra lưỡng cực hỗ trợ chìm, chức năng giới hạn HI / LO riêng lẻ và chức năng tạm ngưng có hiệu quả trong việc đánh giá pin và IC nguồn.

  • Thông lượng cao nhất trong lớp
  • NHANH CHÓNG 140 bài đọc/giây (19999)
  • MED 40 bài đọc/giây (199999)
  • Độ chính xác đo cao 110 trang/phút (phạm vi 2 VDC)
  • Giao diện đa dạng
  • USB theo tiêu chuẩn
  • GPIB, đầu vào tín hiệu kích hoạt, đầu ra tín hiệu hoàn chỉnh
  • Tuân thủ lệnh SCPI (7351A)

2. Ứng dụng của Máy cấp nguồn – đo dòng điện DC ADCMT 6241A / 6242

Dùng để đo và kiểm tra các thông số điện như điện áp (voltage), dòng điện (current), và trở kháng (resistance) trong mạch điện.

Kiểu6241A6242
Độ chia của số hiển thị của đầu ra
Phương thức đầu raLưỡng cực
Ngõ ra tối đa (Hàng trên)
Giá trị hiển thị nhỏ nhất (Hàng dưới)
Điện áp±32 V/0.5 A±6 V/5 A
10 μV
Dòng điện±0.5 A/32 V±5 A/ 6V
1 nA
Độ chia của số hiển thị của giá trị đo
Độ chính xác (Phạm vi điển hình)0.02 %
Giá trị hiển thị nhỏ nhấtĐiện áp1 μV
Dòng điện100 pA
Điện trở đo tối đa / Độ phân giải tối thiểu1.6 GΩ/2 μΩ304 MΩ/0.2 μΩ
Ứng dụng xung / Đo lườngCó sẵn
Độ rộng xung tối thiểu50 μs
Cổng giao tiếpUSB, GPIB
